Q-TECH QTCT2303S1T-10MHz微型SMD温度补偿晶体振荡器(TCXO)

发布时间：2025-05-13 09:05:46     浏览：1181

　　Q-TECH公司的QTCT230系列是一款2.5 x 3.2mm微型表面贴装温度补偿晶体振荡器(TCXO)，工作电压为2.8到3.3Vdc，频率范围从10.000000MHz到45.000000MHz。采用低轮廓陶瓷封装，带有金镀接触垫，尺寸小巧，适合紧凑型设计。适用于多种现代低电压应用，如仪器仪表、导航、航空电子、以太网/同步以太网、基站、全球定位系统(GPS)、便携式电台和FEMTO单元等。

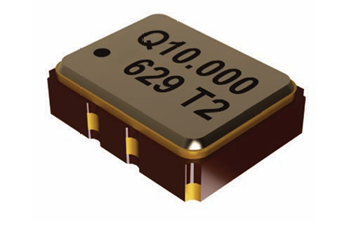

Q-TECH QTCT2303S1T-10MHz微型SMD温度补偿晶体振荡器(TCXO)

　　特性

　　频率范围：10.000000MHz至45.000000MHz。

　　输出逻辑：Clipped Sine。

　　工作电压：2.8V、3.0V、3.3Vdc。

　　工作温度：-40?C至+85?C。

　　工作电流：根据频率范围，最大工作电流分别为1.5mA(<20MHz)、2.0mA(20MHz至<32MHz)、2.5mA(32MHz至≤45MHz)。

　　控制电压范围：0.5V至2.5V，用于达到调谐范围。

　　控制电压阻抗：最小500kΩ。

　　相位噪声：在19.2MHz下，不同频率偏移下的典型值分别为10Hz处-91dBc/Hz、100Hz处-116dBc/Hz、1kHz处-137dBc/Hz、10kHz处-149dBc/Hz、100kHz处-150dBc/Hz。

　　频率容差：在25?C时为±2.0ppm。

　　电源稳定性：±5%时，频率变化为±0.2ppm。

　　负载稳定性：负载变化±10%时，频率变化为±0.2ppm。

　　老化：第一年±1.0ppm。

　　封装尺寸：A=2.80±0.1mm，B=3.50±0.1mm，C=1.50±0.1mm。

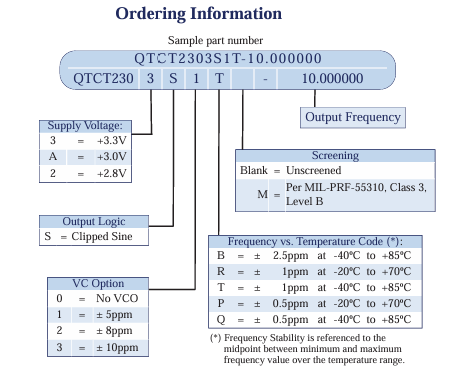

　　订购指南

Q-TECH QTCT2303S1T-10MHz微型SMD温度补偿晶体振荡器(TCXO)订购指南

深圳市利来国国际网站创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。
