QTCT3503C1T-50.000000温补晶振TCXO

发布时间：2024-06-03 10:18:00 浏览：1817

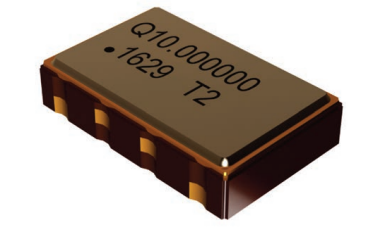

　　QTCT3503C1T-50.000000是由Q-Tech公司生产的表面贴装型温度补偿晶体振荡器(TCXO)。它设计用于低电压应用，具有以下特点：

　　- 频率范围：从10.000000MHz到52.000000MHz，适用于多种应用。

　　- 电压兼容性：支持+5.0V和+3.3V的供电电压。

　　- 工作温度：在-40°C至+85°C的宽温度范围内稳定工作。

　　- 封装：采用气密封装的陶瓷封装，提供保护。

　　- 军事测试：符合MIL-PRF-55310军事筛选测试，质量可靠。

　　- 包装：提供盘带包装，适合自动化装配。

　　- 符合标准：满足RoHS环保标准和VCCI X射线标准。

　　- 自由调谐：可选功能，适应不同应用需求。

　　- 应用：适用于仪器仪表、导航、航空电子等领域。

　　频率稳定性取决于具体型号和配置，特殊频率需求可定制。

规格参数：

Parameters	QTCT350XC	QTCT350XS
Output frequency range (Fo)	10.000000MHz—40.000000MHz	10.000000MHz—52.000000MHz
Logic	HCMOS	Clipped Sine
Supply voltage (Vdd)	5.0Vdc,3.3Vdc±5%
Supply current (Idd)	3.5 mAmax.- <26MHz 8.0 mA max.-26MHz~≤40MHz	2.0 mA max.- <26MHz 3.5 mA max.-26MHz~≤52MHz
VCO Option (Tuning Range)	See Part Number on Page 1
Operating temperature (Topr)	See Part Number on Page 1
Storage temperature (Tsto)	-62°℃ to+125°℃
Duty Cycle	45/55%	N/A
Rise and Fall times	5ns max	N/A
Start-up time (Tstup)	0ms max
Output voltage (Voh/Vol)	0.9Vdd min./0.1Vdd max	Vop-p=0.8V
Output Load	15pF max.	10k\|10pF
Control Voltage to reach Pull Range	0.5V min 1.5V typ 2.5V max
Control Voltage Impedance	100k2 min
Phase Noise typ.at 12.8MHz 10Hz 100Hz lkHz 10kHz 100kHz	-90 dBc/Hz 112 dBc/Hz -134 dBc/Hz -150 dBc/Hz -156 dBc/Hz	-96 dBc/Hz -115 dBc/Hz -133 dBc/Hz 146 dBc/Hz -158 dBc/Hz
Frequency Tolerance (Ftol)at 25℃	±2.0ppm
Power Supply Stability±5%(Fpwr)	±0.3ppm	±0.2ppm
Load Stability±10%(Fload)	±0.2ppm
Aging	±1.0ppm lst year

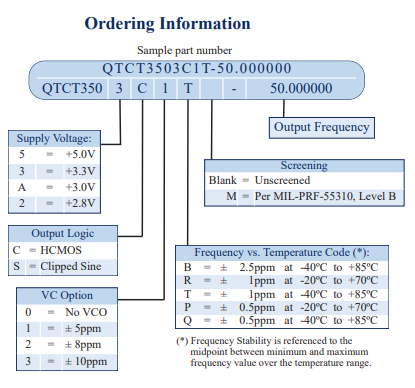

订购指南：

深圳市利来国国际网站创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。
