降压型非隔离DC-DC转换器的工作原理
发布时间:2023-11-28 09:03:04 浏览:1108
降压型DC-DC转换器是一种常用的电子器件,用于将较高的输入电压转换为较低的输出电压。其工作原理如下:
1、输入电压通过一个开关(通常是一个功率MOSFET)连接到一个电感和一个滤波电容。开关周期性地打开和关闭,控制能量的流动。
2、当开关关闭时,输入电压施加在电感上,使电流以指数上升的方式增加。这存储了能量在电感中。
3、当开关打开时,电感中的磁场崩塌,产生一个反向电压。根据Lenz定律,这个反向电压使电流继续流动,但通过一个二极管,称为自由轮二极管。
4、输出电压被取样在输出端,通常通过一个电压反馈回路来保持稳定。如果输出电压低于设定值,控制闭环将调整开关的占空比增加,以增加输出电压。
5、输出电压经过一个滤波电容,以减小输出纹波。然后通过输出线路提供给负载。
需要注意的是,以上描述的是基本的降压型DC-DC转换器工作原理。实际的转换器电路可能包括其他元件,例如补偿网络、稳压器等,以提高稳定性和效率。
降压型DC-DC转换器电路

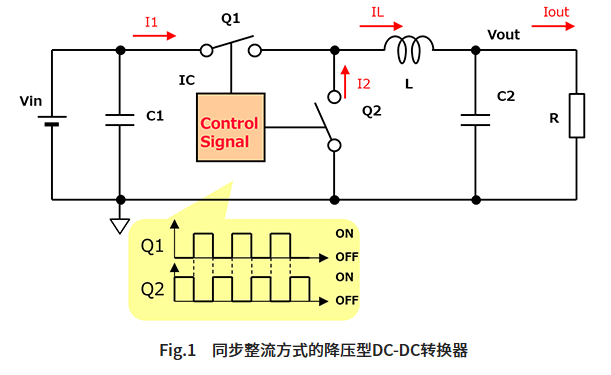

Fig.1是同步整流方式的降压型DC-DC转换器的电路。
基本电路结构是在负责开关的MOSFET(Q1)之后,并联连接整流用MOSFET(Q2)和输出平滑电容器(C2),串联连接线圈与MOSFET(Q1)。
Q1与Q2由IC输出的控制信号控制。
MOSFET(Q1)导通

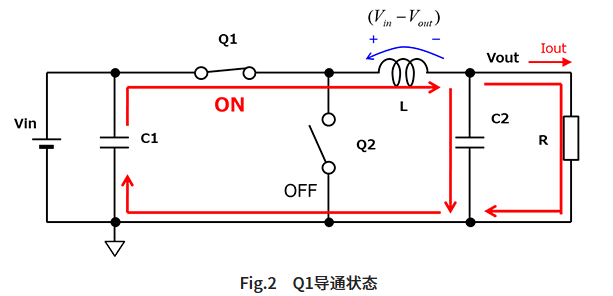

Fig.2表示开关元件Q1导通的状态。
当Q1导通时,电流从输入Vin流过线圈L并对输出平滑电容器C2充电,提供输出电流Iout。
此时线圈L上流过的电流产生磁场,并将电能转换成磁能蓄积储存。

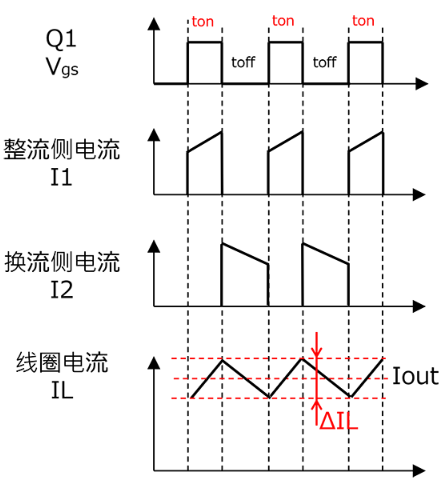

Q1导通的ton期间,在线圈L上施加输入电压Vin与输出电压Vout的电压,以输出电流Iout为中心的纹波电流为:
ΔIL:L上流过的电流变化量(纹波电流)[A]
Vin:输入电压[V]
Vout:输出电压[V]
L:线圈电感值[H]
ton:Q1导通时间[s]
MOSFET(Q2)导通

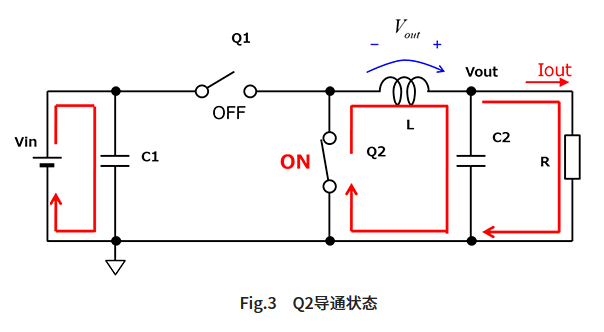

Fig.3表示开关元件Q2导通的状态。
Q1关断后Q2导通,L上储存的能量向输出侧释放。

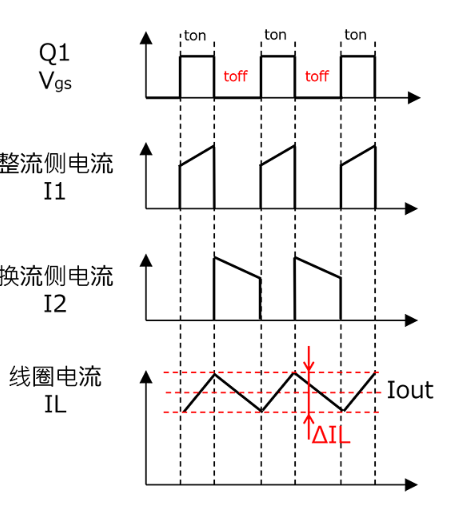

在Q1关断的toff期间,为了维持线圈L上流动的电流,经由Q2向负载释放电流。此toff期间的纹波电流为:
ΔIL: L上流过的电流变化量(纹波电流)[A]
Vout: 输出电压[V]
L: 线圈电感值[H]
toff: Q1关断时间[s]
占空比
由于稳态下的Q1导通公式(1)与Q2导通公式(2)的ΔIL相等,因此输入输出电压的关系为:
ton/(ton + toff)为Q1导通的时间比,被称为占空比(duty cycle)。
Vout取决于占空比,通过控制占空比来控制Vout。

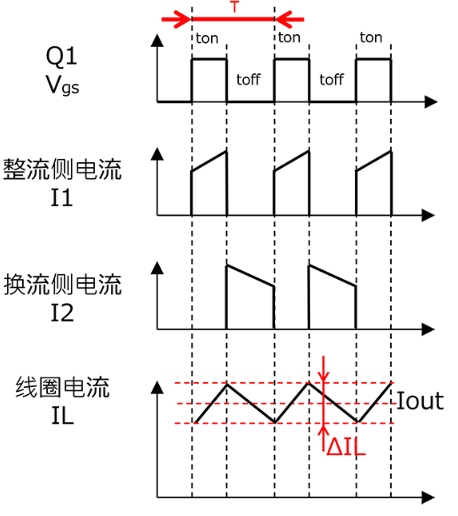

设(ton + toff)为开关周期T[s],此时的开关频率为fsw[Hz],将公式(1)与公式(3)整理为与fsw的关系就是:
若Vin及Vout已确定,那么输出的纹波电流则由L与fsw决定。
如果纹波电流大,则输出纹波电压变大。
此外,也容易使线圈饱和,从而造成铁芯损耗增大等影响。
为了解决此类问题,需要提高开关频率,或者增加线圈的圈数来提高电感值。
