ADI 晶圆半导体的优势
发布时间:2020-12-25 16:53:12 浏览:1411
晶圆是制造半导体器件的基本原料。经过60多年的技术演进和产业发展,晶圆材料已经形成了以硅为主体、半导体新材料为补充的产业格局。高纯度半导体是通过拉伸和切片的方法制成晶圆的。晶圆经过一系列半导体制造工艺形成微小的电路结构,再经过切割、封装、测试等工序制成芯片,广泛应用于各种电子设备中。
ADI晶圆半导体的优点是:高电子迁移率;高频特性;宽带宽;高线性度;高功率;材料选择的多样性和抗辐射性。
ADI又名亚德诺半导体,是高性能模拟、混合信号和数字信号处理(DSP)集成电路(IC)设计、制造和营销方面世界领先的企业,ADI公司拥有全球最佳的模拟芯片技术,同时拥有品类丰富的芯片设计专利,其晶圆产品常被用于高可靠性产品封装。
深圳市利来国国际网站创展科技有限公司,优势渠道提供ADI晶圆产品Waffle,专业此道,欢迎合作。
详情了解ADI Wafer Products请点击:/brand/68.html
或联系我们的销售工程师:0755-83050846 QQ: 3312069749

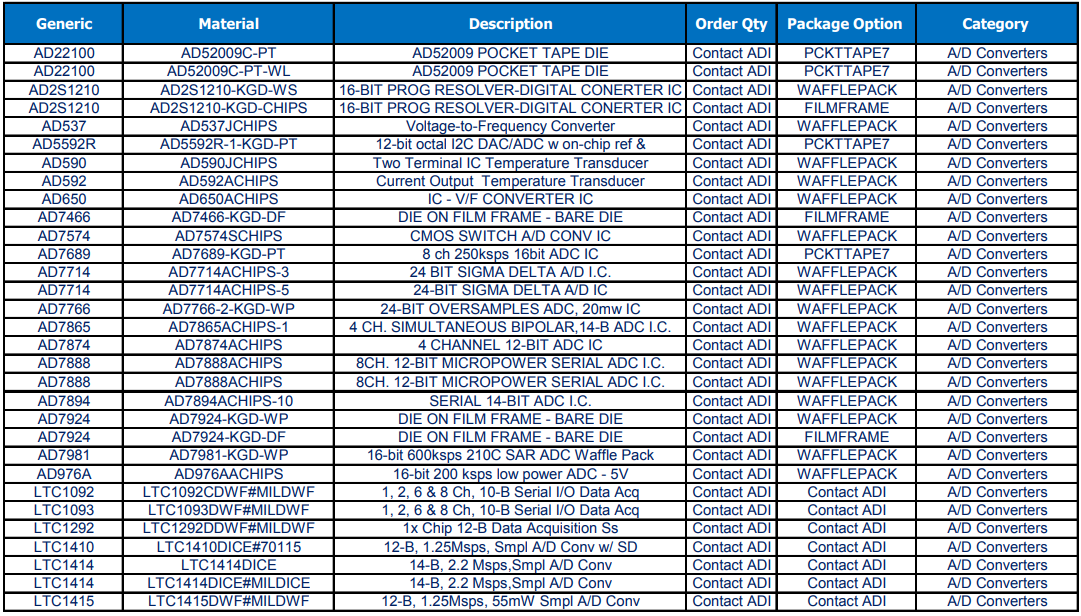

Analog Devices Die List 2019
