Statek CX20SHG1CSM1-16.0M, 30/50/-/I, 9pF超小型石英晶体16-100MHz

发布时间：2025-06-11 08:55:06     浏览：163

　　Statek CX20 AT-CUT晶体，频率范围16 MHz至100 MHz，封装尺寸2.5 x 1.2mm。

Statek CX20SHG1CSM1-16.0M, 30/50/-/I, 9pF超小型石英晶体16-100MHz

　　应用领域

　　医疗设备(如心脏节律管理、神经刺激器)

　　无线通信(如低功耗蓝牙、医疗遥测)

　　国防和工业通信

　　关键规格


Fundamental Frequency16.0 MHz24.0 MHz
Motiona  Resitance  R? (Ω)150 50
Motional  Capacitance  C? (fF)1.2 1.6
Quality Factor Q60,00080,000
Shunt  Capacitance  C? (pF)0.7 0.8
Calibration  Tolerance?±30 ppm,or tighter as required
Load Capacitance9pF(unless specified otherwise)
Drive Level100 μW MAX
Frequency-Temperature  Stability?2±50 ppm to±10 ppm(Commercial)
±100 ppm to ±30 ppm(Industrial)
±100 ppm to ±40 ppm(Military)
Aging,First Year3  ppm  MAX
Shock SurvivalUp to 75,000 g,0.3 ms,Y sine
Vibration  Survival?20 g,10-2,000 Hz swept sine
Operating Temperature Range-10℃ to+70℃(Commercial)
-40℃ to +85℃(Industrial)
-55℃ to+125℃(Military)
Storage Temperature Range-55℃ to +125℃
Max Process Temperature260℃ for 20 seconds
Moisture Sensitivity Level(MSL)This component is hermetically sealed and is not moisture sensitive.

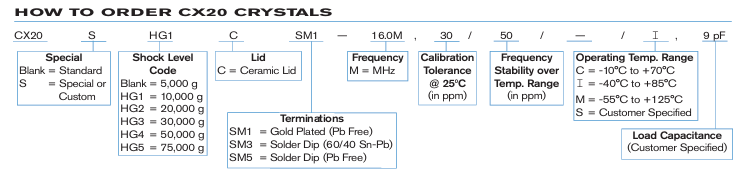

　　订购指南：

Statek CX20SHG1CSM1-16.0M, 30/50/-/I, 9pF超小型石英晶体订购指南

Statek是一家成立于1970年的高科技公司，专注于设计和制造小型化、高可靠性的石英晶体、振荡器和传感器。其产品广泛应用于高冲击、高振动环境，如GPS、无线通讯等领域。深圳市利来国国际网站创展科技公司优势代理分销Statek晶振产品，欢迎咨询了解。
