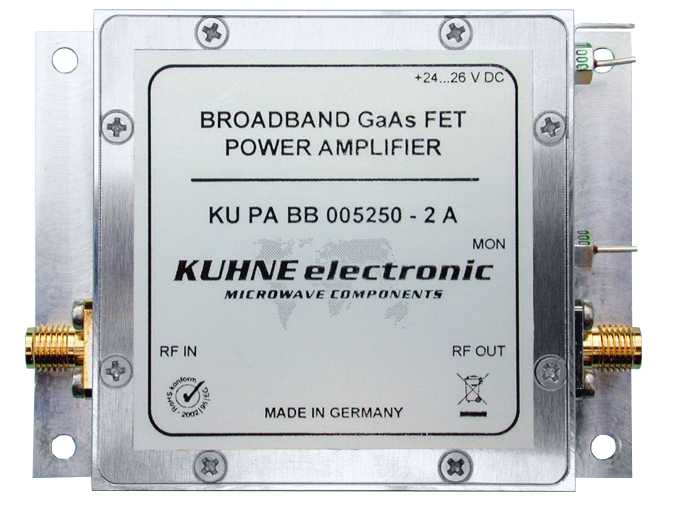

KU PA BB 005250-2 A 是一款高性能的射频宽带功率放大器，专为高动态范围应用和电磁兼容性(EMC)测试而设计。它能够覆盖从 50 MHz 到 2500 MHz 的宽频段，提供稳定的功率输出和高增益，同时具备良好的线性度和噪声性能。该放大器适用于多种高频应用场景，包括测试设备、信号增强和科研用途。

　　技术规格

　　频率范围：50 MHz 至 2500 MHz

　　输入功率(P1dB)：+3 dBm

　　最大输入功率：+10 dBm

　　输出功率(P1dB)：典型值 33 dBm，最小值 32.5 dBm(CW);典型值 2 W，最小值 1.8 W(CW)

　　输出功率(P3dB)：典型值 34.7 dBm，最小值 33.4 dBm(CW);典型值 3 W，最小值 2.2 W(CW)

　　增益(小信号)：典型值 33 dB，最小值 31 dB

　　增益平坦度(小信号)： ±1 dB

　　噪声系数(18°C时)： 4 dB

　　谐波抑制：典型值30 dB，最小值 25 dB @ 31.7 dBm

　　三阶互调失真(IM3)：最小值 35 dBc @ 30 dBm PEP

　　效率： 10% @ 33 dBm PEP

　　输入驻波比(S11)：最小值 10 dB

　　供电电压：+24 ... 26 V DC

　　电流消耗：750 mA

　　正向功率检测：有(二极管检测)

　　工作温度范围：-20°C 至 +55°C

　　负载驻波比：最大 1.8:1

　　输入/输出阻抗：SMA母头 / 50 欧姆

　　外壳：铣铝外壳

　　尺寸(mm)：80 x 60 x 20

　　重量：140 g

　　应用场景

　　高动态范围测试：适用于需要高动态范围的测试设备，如信号分析仪和频谱分析仪。

　　电磁兼容性(EMC)测试：作为功率放大器用于电磁兼容性测量，增强信号强度以满足测试要求。

　　信号增强：用于提高标准信号发生器或扫频信号发生器的输出功率，满足高频应用需求。

　　科研与开发：适用于需要高功率、高增益和低噪声的科研实验。

　　产品特点

　　宽频段覆盖：支持 50 MHz 至 2500 MHz 的频率范围。

　　高输出功率：在 1 dB 压缩点(P1dB)时，输出功率可达 33 dBm(典型值)，最小输出功率为 32.5 dBm(CW)。在 3 dB 压缩点(P3dB)时，输出功率可达 34.7 dBm(典型值)。

　　高增益：小信号增益典型值为 33 dB，最小值为 31 dB，增益平坦度为 ±1 dB。

　　低噪声系数：在 18°C 的环境温度下，噪声系数典型值为 4 dB。

　　高动态范围：具备良好的谐波抑制(≥25 dB)和三阶互调失真(IM3)抑制能力(≥35 dBc)。

　　高效能设计：典型效率为 10%，在 33 dBm PEP 下工作。

　　保护功能：具备反向极性保护，防止电源极性接反损坏设备。

　　功率监测：配备正向功率检测功能，可通过二极管检测器输出直流电压。

　　紧凑设计：采用铣铝外壳，尺寸仅为 80 mm x 60 mm x 20 mm，重量仅 140 g。
