Linear Systems的SD210DE/SD214DE和SST210/SST214 N-Channel Lateral DMOS开关

发布时间：2024-12-02 09:28:52 浏览：2370

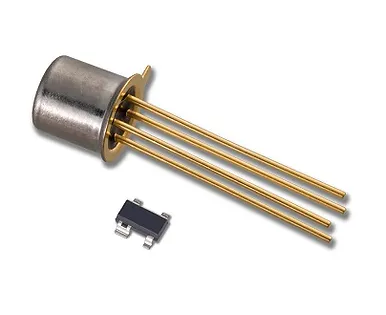

　　Linear Integrated Systems(LIS)的SD210DE/214和SST210/214系列N-Channel Lateral DMOS Switch是为高速应用设计的高性能MOSFETs，适用于音频、视频和高频领域。

PART NUMBER	VoRjos Min (V)	Vcsjth Max (V)	rDsjon Max(Q	Crss Max(pF)	ton Max(ns)
SD210DE	30	1.5	45@Vgs=10V	0.5	2
SD214DE	20	1.5	45 @Vcs=10V	0.5	2
SST210	30	1.5	50@Vcs=10V	0.5	2
SST214	20	1.5	50@Vgs=10V	0.5	2

　　核心特性

　　极速切换：1纳秒的开启时间，实现快速响应。

　　低电容：0.2皮法的反向电容，优化高频性能。

　　低电阻：在5V时的低导通电阻，提高能效。

　　增强模式：N-Channel设计，简化驱动电路。

　　性能优势

　　高速性能：支持高速系统，减少信号损失。

　　低损耗：在高频下保持低插入损耗。

　　易驱动：简单的驱动要求，适合单电源操作。

　　应用场景

　　模拟开关：快速切换模拟信号。

　　采样保持：高速采样和保持电路。

　　图像处理：像素速率切换。

　　DAC去抖动：数字模拟转换器的去抖动。

　　信号驱动：高速信号驱动。

　　技术参数

　　击穿电压：20V至30V，提供过压保护。

　　阈值电压：最大1.5V，确保低功耗。

　　导通电阻：在10V栅源电压下，最大45Ω。

　　开关时间：开启时间0.5ns至1ns，关闭时间2ns至6ns。

　　环境适应性

　　工作温度：-55°C至125°C。

　　功耗：最大300mW。

　　动态性能

　　正向跨导：典型值11mS至10.5mS。

　　节点电容：低至2.5pF。

　　结论

　　SD210DE/214和SST210/214系列MOSFETs以其高速切换、低损耗和宽电压范围，成为高速电子应用的理想选择。无论是在音频、视频还是高频应用中，这些MOSFETs都能提供稳定可靠的性能。LIS，一家拥有三十多年历史的精密半导体公司，以其高质量的离散组件和丰富的行业经验，确保了这些产品的性能和可靠性。
