T-075100NL高频SMT巴伦适配器iNRCORE

发布时间：2024-11-29 10:01:22     浏览：1213

T-075100NL高频SMT巴伦适配器iNRCORE

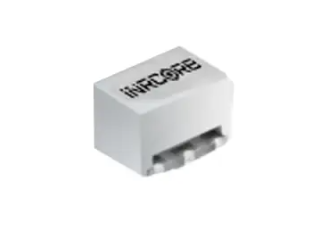

　　T-075100NL是一款设计用于高频应用的表面贴装技术(SMT)平衡不平衡转换器。它能够将100Ω平衡差分信号转换为75Ω接地不平衡信号，适用于广泛的射频和微波通信系统。

　　主要特性

　　宽频带：支持1.0 MHz至1.485 GHz的频率范围

　　高可靠性：坚固的设计使其能够在恶劣环境下稳定工作

　　低插入损耗：最大插入损耗为-2 dB

　　高回波损耗：最小回波损耗为12 dB

　　工作温度范围：-40 °C至+85 °C

　　尺寸：7.874 × 6.477 × 5.334 mm

　　技术规格

Electrical   Specifications   @25℃-Operating   Temperature   -40℃to   +85° ℃
Pant NumbeImpedance
Unbalanced		lmpedance
Balanced		     lnsertion Loss
       (dB MAX)
   1.0 MHz-1.485 GHz		RetumLoss
(dB MIN)
1.0 MHz-1.485 GHz
T-05015050 150 -2 12 dB
T-05010050 100 -2 12 dB
T-05007850 78 -2 12 dB
T-07510075 100 -2 12dB

　　应用领域

　　适用于需要在不平衡和平衡信号之间进行转换的场合，如无线通信、广播、雷达系统、卫星通信等。
