Vishay CBA3750CLAKWS薄膜二进制MOS电容器

发布时间：2024-11-06 09:09:59     浏览：1040

　　Vishay CBA系列MOS电容器包含四个不同容量的电容器，容量以二进制增量配置，允许用户在值选择上有很多选择。该系列有两种版本：一种总电容为3.75 pF，另一种总电容为15 pF。

Vishay CBA系列薄膜二进制MOS电容器

WV(DC)VALUES        AND        TOLERANCES
CAPACITOR MODELCBA 3.75 pFCBA 15 pFUNIT
Case Slze0203 0203
Total Capacitance3.75 15 pF
Capacitance Values0.25,0.50,1.0,2.01.0,2.0,4.0,8.0pF
Tolerance±25±10%
DC Working Voltage100 30 V

　　产品特点：

　　可进行线焊

　　用户可自行选择电容器的值

　　四个电容器共用一个连接

　　电容范围：0.25 pF至15 pF，以二进制增量递增

　　介质材料：二氧化硅

　　芯片尺寸：0.019" x 0.030"(约0.48 mm x 0.75 mm)

　　基板材料：带有金背衬的硅

　　应用领域：

　　CBA系列电容器设计用于混合封装，其中微波电路需要微调。通过选择所需电容的焊盘并使用传统线焊技术来实现。

　　电气规格：

　　电容范围：0.25至15 pF

　　最大工作电压：100V

　　25°C时的峰值电压：工作电压的1.5倍

　　1kHz、1VRMS、25°C时的介电损耗因数：最大0.1%

　　1mHz、50mVRMS、25°C时的Q值：至少1000

　　从-55°C至+150°C的温度系数(TCC)：+15 ± 25 ppm/°C

　　工作电压下25°C时的绝缘电阻：至少10^9 Ω

　　工作温度范围：-55至+150°C

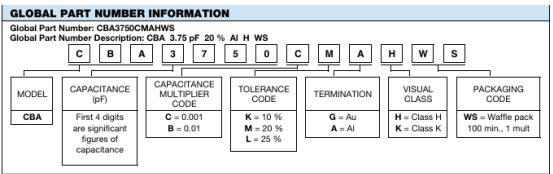

订购指南：


型号：

CBA3750CLAKWS

CBA3750CLGHWS

CBA1500BKGHWS

CBA7500CLAHWS

CBA3750CMAHWS

CBA3750CLAHFW

CBA1101500BKFW

CBA0141500BKWS

CBA0023750CLWS

CBA3750CLGKWS

CBA3750CLAHWS

CBA1500BKGKWS

CBA1500BKAKWS

CBA1500BKAHWS

CBA1500BKAHFW

CBA3750CLAHHW

CBA3450CLAHHW

CBA1101500BKWS

CBA0561500BKWS

CBA0193750CLWS
