RA1058NL汽车BMS变压器iNRCORE

发布时间：2024-08-28 09:49:21     浏览：908

　　RA1058NL是由iNRCORE公司推出的一款先进的汽车级BMS(电池管理系统)变压器。这款变压器专为与ADI的LTC6804/681X系列、NXP的MC33771/33772以及TI的BQ79616等高性能芯片配合使用而设计，确保了在各种汽车电子系统中的可靠性和效率。

RA1058NL汽车BMS变压器iNRCORE

　　技术规格与特点

　　RA1058NL符合AEC-Q200标准，这是汽车电子委员会制定的质量标准，确保了其在极端环境下的稳定性和可靠性。以下是其主要技术规格：

　　匝比 (±5%)：1:1

　　感应量(100kHz, 0.1Vrms)：

　　- 最小值：150 μH

　　- 最大值：450 μH

　　插入损耗 (4 MHz)：最大0.30 dB

　　回波损耗 (4 MHz)：最小20 dB

　　绝缘耐压：

　　- 端子1-3至6-4：4300V(DC)

　　材质与结构

　　RA1058NL的设计考虑了安全性和耐用性，基本绝缘符合IEC 60664-1标准。其主要材质和结构特点包括：

　　- 漏电距离≥10mm，适用于污染度等级2和材料组1

　　- 工作温度范围：-40°C至+125°C

　　- 储存温度范围：-55°C至+125°C

　　- 引脚涂层：Sn100

　　- 润湿敏感度等级：1

　　机械尺寸

　　RA1058NL的机械尺寸设计紧凑，便于集成到各种汽车电子系统中。其尺寸如下：

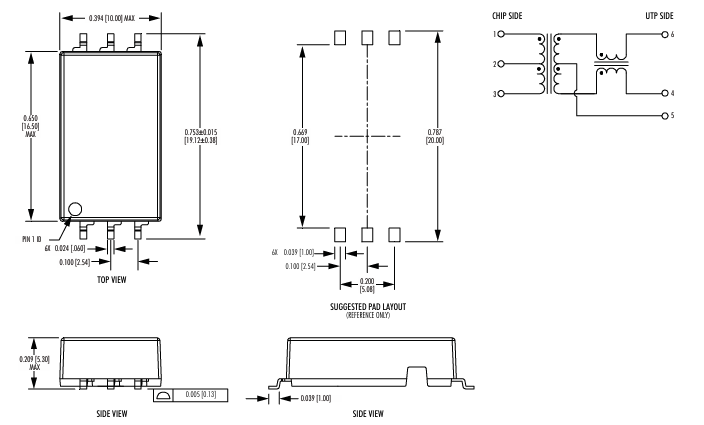

　　TOP VIEW:

　　- 宽度：0.394英寸 (10.00 mm)

　　- 高度：0.394英寸 (10.00 mm)

　　SIDE VIEW:

　　- 高度：0.260英寸(最大值)

　　- 距底部引脚长度：0.065英寸(最大值)

　　- 引脚间距：0.100英寸 (2.54 mm)

　　BOTTOM VIEW:

　　- 建议焊盘布局的参考

　　电气原理图

　　RA1058NL包含两个主要线圈，分别从引脚1-3和6-4接出，这种设计确保了高效的能量传输和信号隔离。
