FMCE-0828 EMI滤波器Interpoint

发布时间：2024-08-14 09:09:25     浏览：1536

　　FMCE-0828 EMI滤波器是Interpoint公司生产的一款高性能滤波器，专门设计用于减少高频DC-DC转换器中的电磁干扰(EMI)和输入反射波纹。这款滤波器是Interpoint系列产品的一部分，适用于多种型号的DC-DC转换器，如MFX, MTR, MWR, MFK, MHF+, MHV和MOR系列。

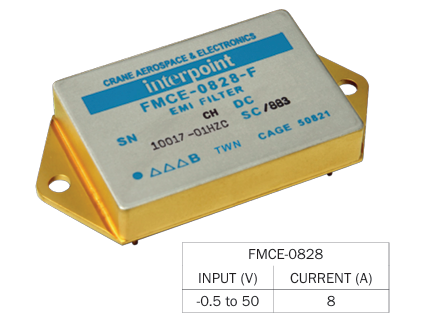

FMCE-0828 EMI滤波器Interpoint

　　主要特性

　　衰减: 在500 kHz频率下，典型衰减值可达60 dB，有效抑制高频噪声。

　　工作温度范围: 从极端寒冷的-55°C到高温的+125°C，确保在各种环境条件下稳定工作。

　　输入电压范围: 支持标称28伏的输入电压，运行范围从-0.5伏至50伏。

　　瞬态电压范围: 能够处理高达80伏的瞬态电压，持续时间为1秒，增强了设备的耐用性。

　　通流能力: 最大8安培的电流处理能力，适用于全输入电压范围。

　　符合标准: 符合多项军事标准，包括MIL-STD-461系列和MIL-STD-704 A-E，确保了其在军事和航空电子设备中的适用性。

　　描述

　　设计应用: 专门设计用于减少Interpoint高频DC-DC转换器中的输入线反射波纹电流，一个滤波器可以与多个转换器组合使用。

　　结构和封装: 生产于完全认证的MIL-PRF-38534 Class H生产设施，并密封在焊接的密闭外壳中，确保了产品的可靠性和耐用性。

　　输入波纹与EMI

　　噪声来源: 有效抑制开关式DC-DC转换器在输入线上产生的差模噪声和共模噪声，满足CE03和CE102的低噪声标准。

　　操作温度范围及瞬态电压

　　温度范围: 工作温度范围为-55°C至+125°C，且电流在+135°C时成线性降至80%。

　　瞬态电压: 可处理-0.5伏至80伏的瞬态电压，不会损坏滤波器。

　　插入损耗与封装

　　插入损耗: 满载时插入损耗小于3%，确保了高效能的信号传输。

　　封装类型: 密封在金属密封、双铅包(无凸缘和带凸缘)中，提供了良好的物理保护和电气隔离。

相关推荐：

供应Interpoint DC-DC转换器和EMI滤波器

了解更多Interpoint DC-DC转换器和EMI滤波器信息可咨询利来国国际网站创展。
