KUB510NR宽带射频变压器VANGUARD ELECTRONICS

发布时间：2024-06-27 09:16:01     浏览：1467

　　在射频和微波领域中，宽带射频变压器是不可或缺的关键组件，它们被广泛应用于无线通信、雷达系统、卫星通信以及其它高频电子设备中。Vanguard Electronics的KUB510NR宽带射频变压器就是其中一款备受赞誉的产品，以其卓越的性能和可靠的品质赢得了市场的广泛认可。

　　KUB510NR是一款高性能的宽带射频变压器，采用SMD(表面贴装器件)封装形式，便于在电路板上进行高效、紧凑的集成。其小巧的尺寸(0.25 × 0.25 × 0.125英寸)不仅节省了宝贵的空间，还满足了现代电子设备对微型化、集成化的需求。

KUB510NR宽带射频变压器VANGUARD ELECTRONICS

　　特点：

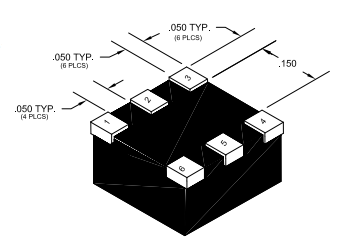

　　尺寸：0.25 × 0.25 × 0.125 英寸

　　安装类型：贴片

　　应用等级：高可靠性

　　工作频率 (MHz)：50

　　Ratio ：1:2

　　插入损耗 (dB)：1.1

　　驻波比：1.35

　　3dB 带宽低 (GHz)：0.001

　　3dB 带宽高 (GHz)：0.25

　　测试频率 (MHz)：250

　　初级阻抗 (Ω)：5

　　次级阻抗 (Ω)：100

　　工作温度：-55°C 至 +125°C

　　储存温度：-60°C 至 +130°C

型号：

Vanguard
P/N
K Series		Vanguard
P/N
M Series		lmpedance
Ratio
Pri:Sec		Primary
Center
Tap**		Secondary
Conte
Tap		InsertionLoss
@50 MHz
max (dB)		VSWR
@50 MHz
max		Bandwidth
   0.5dB
(Ripple)		min(MHz)
   3 dB
  Points
KUB55DMUB55D1:1NoYes0.71.3 5.0-1301.0-390
KUB57DMUB57D1:1.5NoYes1.51.66.0-903.0-200
KUB510DMUB510D1:2NoYes1.11.352.0-1000.5-230
KUB520DMUB520D1:4NoYes0.9122.0-1500.8-300
KUB580DMUB580D1:16NoYes1.2*1.7*12-352.0-140
KUU55DMUU55D1:1NoNo0.91.357.0-1001.2-350
KUU57DMUU57D1:1.5NoNo1.71.658.0-704.0-170
KUU510DMUU510D1:2NoNo1.31.43.0-850.9-200
KUU520MUU5201:4NoNo1.11.254.0-1301.0-250
KUU580DMUU580D1:16NoNo1.11.9512-252.5-110
