Lattice LAXP2-5E-5QN208E现场可编程门阵列FPGA

发布时间：2024-06-24 09:38:40 浏览：1661

　　Lattice LAXP2-5E-5QN208E 是一款高性能的现场可编程门阵列(FPGA)，由Lattice 公司生产，属于LatticeXP2系列。这款FPGA采用了flexiFLASH架构，结合了基于查找表(LUT)的FPGA结构与非易失性闪存单元，提供了即时启动、无限可重配置性、片上存储和设计安全性等优势。

　　主要技术规格和特性：

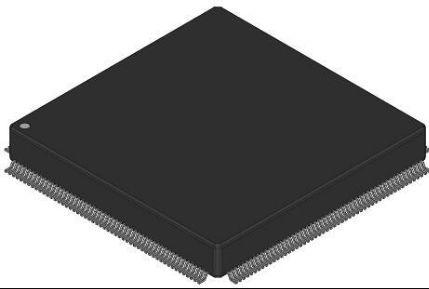

　　- 封装类型：采用QFP(四侧扁平封装)中的PQFP系列，引脚数为208个。

　　- 工作电源电压：范围为1.14V至1.26V，标准工作电压为1.2V。

　　- I/O规格：提供146个用户I/O，支持最大57个差分I/O对，I/O电压可以是1.2V、1.5V、3.3V或2.5V。

　　- 逻辑资源：拥有5000个逻辑元件(器件逻辑单元)，并具备12个乘法器(18x18)。

　　- 嵌入式存储器：包含166Kbit的嵌入式存储器。

　　- 时钟和PLL：支持全球时钟，并且具有DLL/PLL设备。

　　- 可编程性：支持可重编程性，并且可以在系统中进行编程。

　　- 温度范围：最低运行温度为-40℃，最高运行温度为125℃。

　　- 汽车应用：适用于汽车应用。

　　- 其他特性：支持PPAP协议，并且是RoHS合规的。

　　flexiFLASH架构特点：

　　- 灵活的I/O缓冲器：支持多种I/O标准。

　　- flashBAK技术：提供可靠的嵌入式块存储器。

　　- Serial TAG存储器：用于额外的存储需求。

　　- 无限可重配置性：允许在运行时更改FPGA的配置。

　　- 支持多种接口：包括DDR/DDR2接口、7:1 LVDS接口、XGMII接口等。

　　- 设计安全性：提供128位AES加密的安全更新功能。

　　- 嵌入式和分布式存储器：提供高达276 kbit的系统存储器和高达35 kbit的分布式RAM。

　　- 灵活的设备配置：每个块支持不同的乘法器配置。

　　- 系统级支持：符合IEEE 1149.1和IEEE 1532标准，支持多达四个模拟PLLs。

型号：

Part Number	Voltage	Grade	Package	Pins	Temp	LUTs(k
LAXP2-5E-5MN132E	1.2V	-5	Lead-Free csBGA	132	AUTO	5
LAXP2-5E-5TN144E	1.2V	-5	Lead-Free TOFP	144	AUTO	5
LAXP2-5E-5ON208E	1.2V	5	Lead-Free POFP	208	AUTO	5
LAXP2-5E-5FTN256E	1.2V	-5	Lead-Free ftBGA	256	AUTO	5
LAXP2-8E-5MN132E	1.2V	-5	Lead-Free csBGA	132	AUTO	8
LAXP2-8E-5TN144E	1.2V	-5	Lead-Free TOFP	144	AUTO	8
LAXP2-8E-5QN208E	1.2V	5	Lead-Free POFP	208	AUTO	8
LAXP2-8E-5FTN256E	1.2V	-5	Lead-Free ftBGA	256	AUTO	8
LAXP2-17E-5ON208E	1.2V	-5	Lead-Free POEP	208	AUTO	17
LAXP2-17E-5FTN256E	1.2V	-5	Lead-Free ftBGA	256	AUTO	17

　　此外，LatticeXP2系列FPGA还支持Live Update技术、TransFR技术和Dual-boot技术，增加了系统的灵活性和可升级性。通过使用Lattice的Diamond设计软件，设计人员可以高效地在LatticeXP2 FPGA上实现大型和复杂的设计。Lattice还提供了许多预设计的IP(LatticeCORETM)模块，可以帮助设计师集中精力关注设计的独特方面，从而提高生产力。
