VAWQ3-Q24-S3R3隔离式DC-DC转换器CUI

发布时间：2024-06-07 09:43:58     浏览：526

　　VAWQ3系列隔离式DC-DC转换器是一系列高性能的电源转换设备，专为工业应用设计，具有多种特点和广泛的型号选择，以满足不同应用的需求。

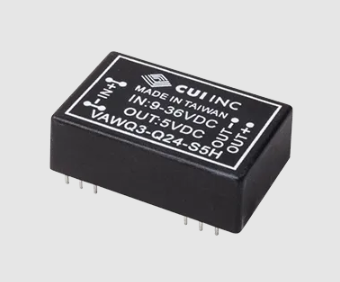

VAWQ3-Q24-S3R3隔离式DC-DC转换器CUI

　　特点

　　高功率输出：提供高达3瓦的隔离输出，适用于多种小型到中型设备的电源需求。

　　宽输入电压范围：4:1的输入电压范围，使得转换器能够适应多种输入电源条件，从9V到72V不等。

　　标准封装：采用行业标准的24针DIP封装，便于集成和替换。

　　多种输出选项：提供单路和双路稳压输出，输出电压包括3.3V、5V、12V和15V等。

　　高隔离电压：3000V的隔离电压(1分钟)，确保了高度的电气安全性和系统稳定性。

　　保护功能：具备短路保护，确保在异常情况下设备的安全。

　　宽工作温度范围：工作温度范围为-25°C到71°C，适合在多种环境条件下使用。

　　高效率：效率最高可达77%，有助于减少能源消耗和热量产生。

产品型号：

MODELinput  voltage  range
 (Vdc)		output
voltage
(Vdc)		output
current
max
(mA)		output
power
max
(W)		ipple
and noise
max
(mVp-p)		efficiency
type
(%)
VAWQ3-Q24-S3R3 9~363.3600210070
VAWQ3-Q24-S5 9~365600310072
VAWQ3-Q24-S12 9~3612250310076
VAWQ3-Q24-S15 9~3615200310076
VAWQ3-Q24-D5 9~36±5±300310070
VAWQ3-Q24-D12 9~36±12±125312072
VAWQ3-Q24-D15 9~36±15±100315072
VAWQ3-Q48-S3R3 18~723.3600210070
VAWQ3-Q48-S5 18~725600310072
VAWQ3-Q48-S12 18~7212250310077
VAWQ3-Q48-S15 18~7215200310077
VAWQ3-Q48-D5 18~72±5±300310071
VAWQ3-Q48-D12 18m72±12±125312072
VAWQ3-Q48-D15 18~72±15±100315072

　　VAWQ3系列的隔离式DC-DC转换器因其高隔离电压、可靠的保护功能和广泛的适用性，非常适合在需要高电气安全和稳定电源的工业应用中使用。CUI是美国BEL旗下公司，主要提供AC-DC和DC-DC电源模块产品。深圳利来国国际网站创展科技有限公司代理销售CUI品牌产品，欢迎咨询。
