HI-15650和HI-15660双收发器HOLT

发布时间：2024-06-05 09:08:15     浏览：1509

　　HI-15650和HI-15660是低功耗CMOS双通道收发器，专为满足MIL-STD-1553和MIL-STD-1760标准的要求而设计。这两款收发器作为Holts的HI-1565和HI-1566家族MIL-STD-1553收发器的形式、尺寸和功能替换品。

　　每个通道的发送部分接收互补的CMOS/TTL Manchester II双相数据，并将其转换为适合驱动总线隔离变压器的差分电压。每个发射器都提供了单独的抑制控制信号。每个通道的接收部分将1553总线的双相差分数据转换为适合输入到Manchester解码器的互补CMOS/TTL数据。每个接收器都有一个单独的使能输入，可用于将接收器的输出强制为逻辑0(HI-15650)或逻辑1(HI-15660)。

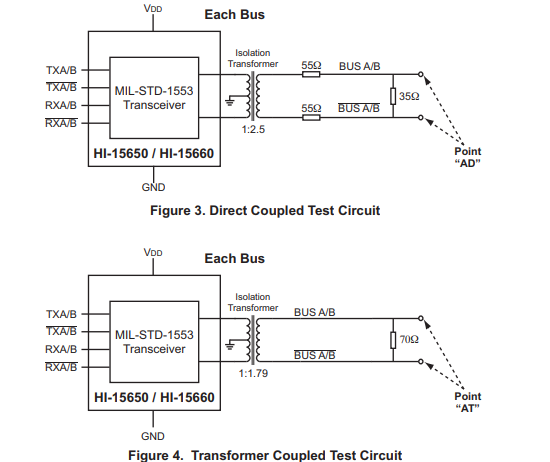

HI-15650和HI-15660双收发器HOIT

　　这些设备的主要特点包括：

　　低功耗：采用CMOS技术实现低待机功耗。

　　小型封装：提供了最小的44引脚塑料芯片级封装，带有集成散热片。

　　热稳定性：其小型封装和集成散热片有助于减少热梯度和增强热稳定性。

　　ESD保护：总线引脚提供超过8KV的ESD保护。

　　多种封装选项：除了标准的DIP封装外，还提供小型ESOIC封装选项。

　　广泛的温度范围：支持工业及扩展温度范围。

　　标准引脚配置：提供符合行业标准的引脚配置，便于系统集成和替换。

型号：

Holt New P/NHolt Old P/NBus-ldle StatePackageLead FinishTemp.Rang
HI-15650CDIHI-1565CDI
HI-1567CDI		020 Pin Ceramic Side-Brazed DIP,(20C)Gold (Pb-free,RoHS compliant40CTO+85*℃
HI-15650CDMHI-1565CDM
HI-1567CDM		020 Pin Ceramic Side-Brazed DIP,(20C)Tin/Lead (Sn/Pb)Solder-55*CTO+125*℃
HI-15650PCIFHI-1565PCIF
HI-1567PCIF		044 Pin Plastic 7mmx7mm QFN,(44PCS)NiPdAu(Pb-free,RoHS compliant)40°C TO +85℃
HI-15650PCTFHI-1565PCTF
HI-1567PCTF		044 Pin Plastic 7mmx7mm QFN,(44PCSNiPdAu (Pb-free,RoHS compliant)-55*CTO+125*℃
HI-15650PSIHI-1565PSI
HI-1567PSI
HI-1577PSI		020 Pin Plastic ESOIC-WB
Thermally Enhanced (20HWE)		Tin/Lead (Sn/Pb)Solder40°C TO +85℃
HI-15650PSIFHI-1565PSIF
HI-1567PSIF		020 Pin Plastic ESOIC-WB
Thermally Enhanced (20HWE)		100%Matte Tin(Pb-free,RoHS compliant)40°C TO +85℃
HI-15650PSMHI-1565PSM
HI-1567PSM		020 Pin Plastic ESOIC -WB,
Thermally Enhanced (20HWE)		Tin/Lead (Sn/Pb)Solder-55*CTO+125*℃
HI-15650PSTHI-1565PST
HI-1567PST		020 Pin Plastic ESOIC-WB
Thermally Enhanced (20HWE)		Tin/Lead (Sn/Pb)Solder-55*CTO+125*℃
HI-15650PSTFHI-1565PSTF
HI-1567PSTF		020 Pin Plastic ESOIC-WB
Thermally Enhanced (20HWE)		100%Matte Tin(Pb-free,RoHS compliant)-55*CTO+125*℃
HI-15660P5IHI-1566PSI
HI-1568PSI
HI-1578PSI		120 Pin Plastic ESOIC-WB
Thermally Enhanced (20HWE)		Tin/Lead (Sn/Pb)Solder40C TO +85*℃

　　HI-15650和HI-15660适用于需要高性能、高可靠性以及满足特定军事和工业标准的通信应用。这些收发器可以作为MIL-STD-1553和MIL-STD-1760总线系统的关键组件，用于传输和接收数据。
