XCL211B082DR降压DC/DC转换器Torex

发布时间：2024-05-21 09:37:24 浏览：709

　　XCL211B082DR是一款由Torex生产的超小型降压DC/DC转换器，属于XCL211系列。该系列产品将线圈和控制IC集成在一个封装内，尺寸仅为3.1mm×4.7mm，高度为1.3mm，这种紧凑的设计简化了电路板布局，并有助于减少因电路布线引起的错误动作或噪声。

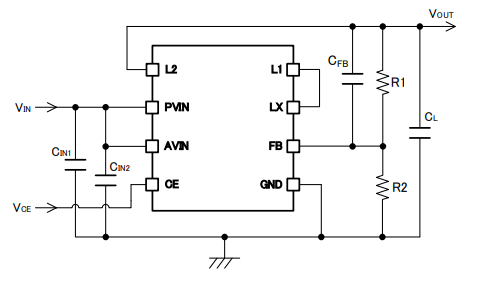

　　该转换器的输入电压范围为2.7V至6.0V，输出电压可以通过外部电阻从0.9V起任意设定，其反馈电压为0.8V±2%。XCL211系列的工作频率是固定的，这有助于抑制输出纹波。软启动时间设定为1ms(典型值)，确保输出电压能够快速启动。限定电流功能设定为4.0A(典型值)，内置的UVLO功能在输入电压低于2.4V(典型值)时会强制停止内部驱动晶体管的工作，以保护电路。

　　当CE(Chip Enable)信号为低电平时，内置的CL放电功能会释放负载电容(CL)中的电荷，从而将待机时的消耗电流控制在1.0μA以下，有助于降低功耗。

　　XCL211B082DR的主要技术参数包括：

　　- 效率：高达94%(在VIN=5.0V，VOUT=3.3V时)

　　- 输出电流：2.0A

　　- 振荡频率：2.4MHz

　　- 最大占空比：100%

　　- 控制方式：PWM(XCL211)或PWM和PFM(XCL212)

　　- 功能：限流(自动返回)、软启动、CL放电、UVLO

　　- 输出电容：推荐使用低ESR陶瓷电容

　　- 工作环境温度：-40℃至85℃

　　- 包装：USP-11B01

　　- 环保：符合欧盟RoHS标准，无铅
