MYLSM00502ERPL非隔离DC-DC转换器Murata村田

发布时间：2024-05-20 09:14:15     浏览：634

　　MYLSM00502ERPL是一款Murata村田专为嵌入式应用设计的表面贴装型DC-DC电源转换器。它具有紧凑的尺寸，仅为7.9 x 7.9 x 2.3毫米，非常适合空间受限的应用。该转换器支持宽输入电压范围，从4.5V至17Vdc，最大输入电压可达18Vdc。输出电流能力为2.5A，输出电压可编程，范围为1至5.25Vdc。

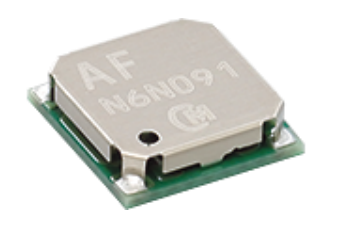

MYLSM00502ERPL非隔离DC-DC转换器Murata村田

　　该转换器基于高频同步降压变换器，提供了高功率转换效率，达到88%。它还具备输出短路保护功能，确保在异常情况下保护电路不受损害。此外，转换器支持开/关控制，采用正逻辑，方便用户进行电源管理。

　　MYLSM00502ERPL的工作温度范围广泛，从-40℃至+85℃，适用于多种环境条件下的应用。总体而言，这款转换器以其小巧的尺寸、宽输入范围、高效率和保护特性，成为嵌入式系统中电源管理的理想选择。

Model NumbeOutputInputEfficiency
(%)		Package
(mm)
Vo
(Vdc)		lo
(A,Max)		Power
(W)		RIN Max
(mV p-p		RegulationVin typ
(Vdc)		Range
(Vdc)		lin,no load
Typ.(mA)		in,full load
Typ.(A)
)Load (%)
MYLSM00502ERPL1-5.252.513.130±2.0±2.0124.5-17101.25887.9x7.9x2.3

　　规格参数：

　　外形尺寸：7.9 x 7.9 x 2.3毫米

　　输入电压范围：4.5至17Vdc(绝对最大输入电压：18Vdc)

　　输出电流：最大2.5A

　　输出电压范围：可编程，范围从1到5.25Vdc

　　效率：高达88%

　　保护功能：输出短路保护

　　控制功能：开/关控制(正逻辑)

　　工作温度范围：-40至+85℃

注：Murata村田DC/DC电源模块型号产品可用Cyntec电源模块进行替代，具体替代方案可咨询利来国国际网站创展。
