ETL-GTS-X-312(M)高温高带宽燃气轮机压力传感器Kulite
发布时间：2024-05-16 09:43:30 浏览：1077

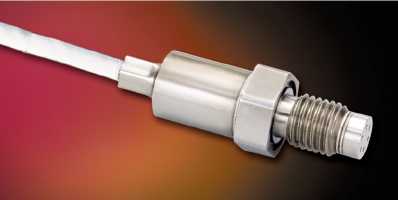

ETL-GTS-X-312(M)是一款专为极端工作环境设计的高温高带宽燃气轮机压力传感器，由Kulite公司精心打造。这款传感器是ETL-GTS系列中的一员，特别适用于监测燃气轮机燃烧室和压缩机中的压力变化，无论是动态波动还是静态压力。
该传感器采用了独特的专利技术——加速度不敏感无引脚传感元件，这一创新设计使其对振动的敏感度比市面上其他Kulite传感器低至1/1000，从而确保了在复杂振动环境中的精确测量。其前端能够承受高达932°F
(500°C)的极端温度，而内部的线性放大器则可以安装在温度更为适宜的区域，以保证其性能的稳定。
ETL-GTS-X-312(M)的放大器设计考虑到了与现有及未来数据采集系统的兼容性，提供高达150KHz的宽测量带宽，用户可以根据具体需求选择定制参数。
产品特点：
- 紧凑且坚固的设计
- 对加速度和振动具有高度抗干扰性
- 采用专利的无引线技术VIS?
- 配备高带宽放大器
- 提供独立的直流和交流输出
- 兼具动态与静态测量能力
- 能够在高温环境下稳定工作
规格参数：
| INPUT | Pressure Range | 3.5
50 | 7
100 | 14
200 | 21
300 | 35
500 | 70 RAR
1000 PSI |
| Operational Mode | Absolute,Sealed Gage |
| Over Pressure | 2 Times Rated Pressure to 1000 PSI (70 BAR)1.5 Times Rated Pressure Above 1000 PSI to a Max.of 6000 PSI (415 BAR) |
| Burst Pressure | 3 Times Rated Pressure |
| Pressure Media | All Nonconductive,Noncorrosive Liquids or Gases (Most Conductive Liquids and Gases -Please Consult Factory) |
| ELECTRICAL PERFORMANCE | Maximum Electrical Current | 25 mA |
| Rated Electrical Excitation | 12-36 VDC |
| Output Range | Output 1:0.5V to 5V±3%(DG/AC) Output 2:0.5V to 9.5V±3%(AC) |
| Output Impedance | 200 Ohms (Typ. |
| Amplifier Bandwidth (-3dB)Only | Output 1:DC to 5kHz(Option A),50kHz*(Option B)or 150kHz*(Option C)
Output 2:AC 10Hz to 5kHz (Option A),50kHz*(Option B)or 150kHz*(Option C)
X10 Additional gain) |
| Output Filter | Low Pass Filter Available per Customer Specification |
| Residual Unbalance | Output 1:500mV±50mV (DC/AC) Output 2:5.0V±0.5V (AC) |
| OUTPUT | Resolution | Infinitesimal |
Natural Frequency of Sensor
Without Screen (KHz)(Typ. | Greater Than 300 KHz |
| Insulation Resistance | 100 Megohm Min.@50 VDC |
| ENVIRONMENTAL | Operating Temperature Range | 65F to +932°F(-55°C to +500°C)(Front End)
40°F to+185°F(-40°C to +85°℃)(Connector and Amplifier) 65°F to 662°F(-55°℃ to 350°℃)(Cable) |
| Compensated Temperature Range | +80~F to+572F(+25℃to+300℃ |
| Thermal Zero Shift | ±1.5%FS/100°F(Typ.) |
| Thermal Sensitivity Shift | ±1.5%/100F(Typ.) |
| Linear Vibration | 20g Peak,Sine to 10 to 2000 Hz |
| Mechanical Shock | 20g Half Sine Wave 11 msec.Duration |
| PHYSICAL | Electrical Connection | Burklin 70F 8251 Connector (Mating Connnector Supplied Burklin 70F 8551) |
| Weight | 10 Grams (Nom.)Excluding Cable and Connector |
| Pressure Sensing Principle | Fully Active Four Am Wheatstone Bridge Dielectrically lsolated Silicon on Silicon Patented Leadless Technology |
| Mounting Torque | 75 Inch-Pounds (Max.)8.5 Nm |
