Connor-Winfield CS-018/CS-023晶振

发布时间：2024-05-11 09:15:02 浏览：1613


　　CS-018和CS-023是Connor-Winfield生产的3.2x2.5mm表面贴装AT切割三次泛音的晶体振荡器。这两款晶体振荡器的主要特性包括：

　　频率：两款振荡器的工作频率均为114.285 MHz。

　　频率校准：CS-018和CS-023的频率校准精度为±20ppm。

　　温度范围：它们可以在-40℃至85℃的温度范围内正常工作。

　　封装：采用表面贴装封装，满足RoHS标准且无铅。

　　电气规格：

　　频率稳定性随温度变化(CS-018为-100至1020%，CS-023为-20至20%)

　　电容(Co)为2.5pF

　　驱动电平为500μA @ 100 Vdc

　　储存温度范围为-55℃至125℃

Electrical Specifications
Parameter		Minimum	Nominal	Maximum	Units	Notes
Output Frequency (Fo)			114.285		MHz
Calibration Tolerance @25℃
Model CS-018		-100		100	ppm
Model CS-023		-20		20	Dpm
Frequency Stability vs.Change in Temperature
Model CS-018		-100		100	ppm
Model CS-023		20		20	PDm
Operating Temperature Range:		-40		85	C
Operation Mode			3rd Overton
Cut			AT Cut
Aging		-3		3	ppmYea
Shunt Capacitance:(Co)				2.5pF	pF
Load Capacitance:(CL)			18		pF
Equivalent Series Resistance @25℃-			#	80	Ohms
Drive Leve		=	100	200	uW
nsulation Hesistance			500		Mohm	@100 Vdc
Storage lemperature		-55		125	C

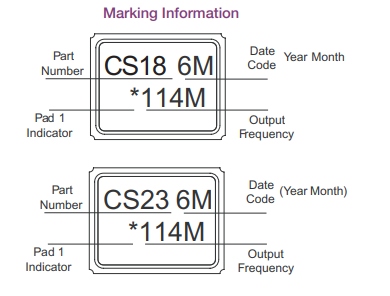

		Package Characteristics
Package	Hermetically sealed ceramic 3.2x2.5mm SMD Package. 0.01ppm atm,cc/sec.maxamum Ordering Information CS-018-114.285M CS-023-114.285M
Leakage
