XCL201B151ER-G小型降压DC-DC电源模块Torex
发布时间：2024-05-07 09:07:22 浏览：1361

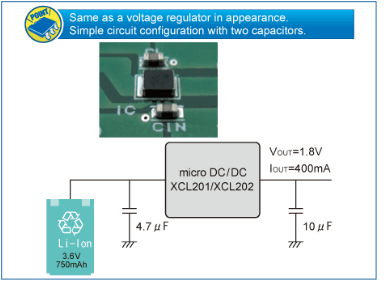

XCL201系列是一款超小型的降压DC/DC转换器，尺寸为2.5mm×2.0mm，高度为1.0mm。它将线圈和控制IC集成在一起，只需在外部添加两个陶瓷电容即可构成最大负载电流400mA的电源。
该转换器的工作电压范围为2.0V至6.0V，输出电压范围为0.8V至4.0V，并且可以以0.05V的间隔进行设置。控制IC工作于1.2MHz的开关频率，采用内置0.42ΩPch驱动晶体管及0.52ΩNch开关晶体管的同步整流方式，具有高速响应、低纹波和高效率的特点。在待机模式下，整个电路的消耗电流被抑制在1.0μA以下。此外，该系列产品还具备UVLO(欠压锁定)功能，当输入电压低于1.4V时，会强制停止内部驱动晶体管的工作。
XCL201系列具有高速软启动功能，启动时间为0.25ms(典型值)。通过利用CL的放电功能，在待机时可以使负载电容CL的电荷快速放电，使输出电压迅速返回VSS电平。
其他主要特点包括高转换效率(VOUT=1.8V时，92%)，最大占空比达到100%，内置限定电流功能的保护电路，PWM固定控制的工作模式，以及CE功能的高速带软启动和CL自动放电功能。
产品型号：
型号 | Output Voltage | Oscillation Frequeny | Packages |
XCL201B081ER-G | 0.8V | 12MHZ | CL-2025-02 |
XCL201B091ER-G | 0.9V | 1.2MHz | CL-2025-02 |
XCL201B0L1ER-G | 0.85V | 1.2MHz | CL-2025-02 |
XCL201B0M1ER-G | 0.95V | 1.2MHz | CL-2025-02 |
XCL201B101ER-G | 1.0V | 1.2MHz | CL-2025-02 |
XCL201B111ER-G | 1.1V | 1.2MHz | CL-2025-02 |
XCL201B121ER-G | 1.2V | 1.2MHz | CL-2025-02 |
XCL201B131ER-G | 1.3V | 12MHZ | CL-2025-02 |
XCL201B141ER-G | 1.4V | 1.2MHz | CL-2025-02 |
XCL201B151ER-G | 1.5V | 12MHZ | CL-2025-02 |
XCL201B161ER-G | 1.6V | 1.2MHz | CL-2025-02 |
XCL201B171ER-G | 1.7V | 1.2MHz | CL-2025-02 |
XCL201B181ER-G | 1.8V | 1.2MHz | CL-2025-02 |
XCL201B191ER-G | 1.9V | 1.2MHz | CL-2025-02 |
XCL201B1A1ER-G | 1.05V | 1.2MHz | CL-2025-02 |
XCL201B1B1ER-G | 1.15V | 1.2MHz | CL-2025-02 |
XCL201B1C1ER-G | 1.25V | 1.2MHz | CL-2025-02 |
XCL201B1D1ER-G | 1.35V | 1.2MHz | CL-2025-02 |
XCL201B1E1ER-G | 1.45V | 1.2MHz | CL-2025-02 |
XCL201B1F1ER-G | 1.55V | 1.2MHz | CL-2025-02 |
XCL201B1H1ER-G | 1.65V | 1.2MHz | CL-2025-02 |
XCL201B1K1ER-G | 1.75V | 12MHZ | CL-2025-02 |
XCL201B1L1ER-G | 1.85V | 1.2MHz | CL-2025-02 |
XCL201B1M1ER-G | 1.95V | 1.2MHZ | CL-2025-02 |
XCL201B201ER-G | 2.0V | 1.2MHz | CL-2025-02 |
XCL201B211ER-G | 2.1V | 1.2MHz | CL-2025-02 |
XCL201B221ER-G | 2.2V | 1.2MHz | CL-2025-02 |
XCL201B231ER-G | 2.3V | 1.2MHz | CL-2025-02 |
XCL201B241ER-G | 2.4V | 1.2MHz | CL-2025-02 |
XCL201B251ER-G | 2.5V | 12MHZ | CL-2025-02 |
XCL201B261ER-G | 2.6V | 1.2MHz | CL-2025-02 |
XCL201B271ER-G | 2.7V | 1.2MHz | CL-2025-02 |
XCL201B281ER-G | 2.8V | 12MHZ | CL-2025-02 |
XCL201B291ER-G | 2.9V | 1.2MHZ | CL-2025-02 |
XCL201B2A1ER-G | 2.05V | 1.2MHz | CL-2025-02 |
XCL201B2B1ER-G | 2.15V | 12MHZ | CL-2025-02 |
XCL201B2C1ER-G | 2.25V | 1.2MHz | CL-2025-02 |
XCL201B2D1ER-G | 2.35V | 1.2MHz | CL-2025-02 |
XCL201B2E1ER-G | 2.45V | 1.2MHz | CL-2025-02 |
XCL201B2F1ER-G | 2.55V | 1.2MHz | CL-2025-02 |
XCL201B2H1ER-G | 2.65V | 1.2MHz | CL-2025-02 |
XCL201B2K1ER-G | 2.75V | 1.2MHz | CL-2025-02 |
XCL201B2L1ER-G | 2.85V | 12MHZ | CL-2025-02 |
XCL201B2M1ER-G | 2.95V | 1.2MHz | CL-2025-02 |
XCL201B301ER-G | 3.0V | 1.2MHz | CL-2025-02 |
XCL2018311ER-G | 3.1V | 1.2MHz | CL-2025-02 |
XCL201B321ER-G | 3.2V | 1.2MHz | CL-2025-02 |
XCL2018331ER-G | 3.3V | 1.2MHz | CL-2025-02 |
XCL2018341ER-G | 3.4V | 1.2MHz | CL-2025-02 |
XCL201B351ER-G | 3.5V | 12MHz | CL-2025-02 |
XCL201B361ER-G | 3.6V | 1.2MHz | CL-2025-02 |
XCL2018371ER-G | 3.7V | 1.2MHz | CL-2025-02 |
XCL201B381ER-G | 3.8V | 12MHZ | CL-2025-02 |
XCL201B391ER-G | 3.9V | 1.2MHZ | CL-2025-02 |
XCL201B3A1ER-G | 3.05V | 1.2MHz | CL-2025-02 |
XCL201B3B1ER-G | 3.15V | 12MHz | CL-2025-02 |
XCL201B3C1ER-G | 3.25V | 12MHZ | CL-2025-02 |
XCL201B3D1ER-G | 3.35V | 1.2MHz | CL-2025-02 |
XCL201B3E1ER-G | 3.45V | 12MHZ | CL-2025-02 |
XCL201B3F1ER-G | 3.55V | 1.2MHz | CL-2025-02 |
XCL201B3H1ER-G | 3.65V | 1.2MHz | CL-2025-02 |
XCL201B3K1ER-G | 3.75V | 1.2MHz | CL-2025-02 |
XCL201B3L1ER-G | 3.85V | 1.2MHz | CL-2025-02 |
XCL201B3M1ER-G | 3.95V | 1.2MHz | CL-2025-02 |
XCL201B401ER-G | 4.0V | 1.2MHz | CL-2025-02 |
