MAXM17532降压型DC-DC电源模块

发布时间：2024-03-04 14:25:09     浏览：1516

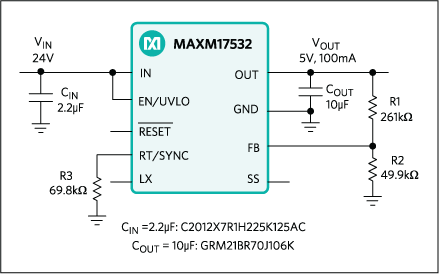

Maxim美信的MAXM17532是一款高效、同步降压型DC-DC模块。它集成了控制器、MOSFET、补偿元件和电感，并能在较宽的输入电压范围内工作。它适用于多种应用场景，包括4mA至20mA电流环路供电传感器、电池供电设备、HVAC与楼宇控制、工业传感器和编码器等。此外，MAXM17532还具有高效性能，采用固定频率PWM以及脉冲频率调制(PFM)模式来提高轻载效率。其关断电流仅为1.2μA(典型值)。


MAXM17532采用峰值电流模式控制架构，以降低输入浪涌电流。它具有软启动特性，可以延时启动，默认的软启动时间为5.1毫秒。该模块使用了紧凑的10引脚、2.6mm x 3mm x 1.5mm uSLIC?封装。封装的设计使得它非常灵活。可以通过编程来配置软启动和预偏置启动，还可以使用漏极开路电源就绪输出来检测状态。此外，它也支持可编程的EN/UVLO门限。

MAXM17532具备可靠的工作性能，拥有过流保护和过热保护功能。它可以在广泛的工作环境温度下使用，从-40°C至+125°C的环境温度范围内工作，结温范围为-40°C至+150°C。

其特性包括易于使用、较宽的输入范围(4V至42V)、可调节的输出(0.9V至5.5V)、反馈电压精度为±1.75%、最大输出电流为100mA、内部补偿以及全陶瓷电容设计。

它还具备坚固耐用的特点，符合CISPR22 (EN55022) Class B传导和辐射发射标准，以及跌落、冲击和振动标准JSED22–B103、B104、B111。

相关型号：

型号Output Current (A)Vin(V)Vout (V)Package
MAXM17900100mA4-24V0.9-5.5V10-CSP_BGA_EM-3X2.6X1.5
MAXM17552100mA4-60V0.9-5.5V10-CSP_BGA_EM-3X2.6X1.5
MAXM17532100mA4-42V0.9-5.5VEVALUATION BOARDS,10-CSP_BGA_EM-3X2.6X1.5


相关推荐：

Maxim美信?Module降压稳压器

更多MAXIM美信品牌产品信息可咨询利来国国际网站创展。
