MTI-milliren403系列TCXO温补晶振

MTI-milliren403系列TCXO温补晶振

发布时间：2024-02-15 11:41:49 浏览：1920

　　MTI-milliren403系列TCXO温补晶振特征:

　　符合 RoHS 标准、真正弦波、削波正弦波或 HCMOS/TTL 兼容方波输出

　　用于电气频率调节的电压控制选项

　　ASIC电路、无微调、回流焊的高可靠性

　　低相位噪声、免微调、回流焊

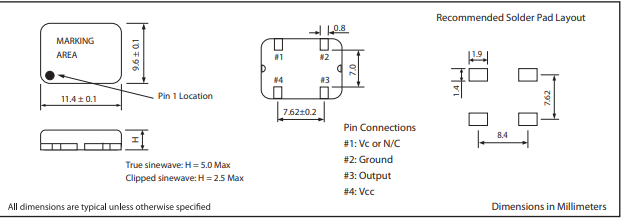

MTI-milliren403系列TCXO温补晶振

规范
参数	可用范围
频率范围	1.25 MHz 至 40 MHz

电源电压（Vcc）	5 V ± 5%;3.3 V ±5%;
输入电流	最大 30 mA （HCMOS） ;最大 2.0 mA（正弦波）

频率稳定性与温度的关系	±2.5 ppm（最大值）/-30°C 至 80°C
温度范围	0°C至70°C;-40°C至85°C;0°C至50°C;-30°C至75°C

频率与电压	最大 ±0.3 ppm / Vcc ± 5%
频率与负载	±0.3 ppm 最大值 / 10 kOhms/ 10 pF ± 10%
老化	±25°C 时每年最大值为 1.0 ppm

相位噪声	-140 dBc/Hz （10 kHz）

电调谐

可控频率选项	电压控制选项：最小 ±8 ppm
控制电压（Vc）	Vcc = 5 V 时为 2.5±2.0 V;1.65±1.5 V（Vcc = 3.3 V）
Vc在Fnom时的可设定性，25°C	2.5±0.5 V DC 用于 5.0V 部分;1.65±0.4 VDC 用于 3.3V 部分

正弦波输出

输出负载	10 kOhms 或 10 pF ±10%
输出波形	正弦波
输出电平	最小 0.8 Vp-p

HCMOS/TTL输出

输出负载	CMOS 15 pF
逻辑“1”/逻辑“0”电平	最小 0.9Vcc / 最大 0.1 Vcc
上升/下降时间（Tr/Tf）	10 ns（最大值）
占空比	非三态 60/40%
