MTI-milliren402系列TCXO温补晶振

发布时间：2024-02-10 15:57:41     浏览：1686

特征

  • 符合 RoHS 标准，在宽温度范围内具有严格的稳定性

  • 提供用于电动频率调节的电压控制和内部微调器

  • 削波正弦波输出或HCMOS/TTL兼容，低相位噪声

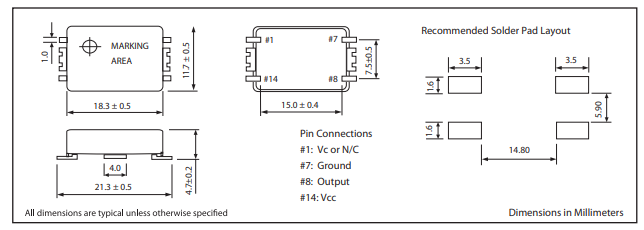

  • 行业因素标准 SMD 封装

规范
参数可用范围
频率范围8 MHz 至 35 MHz
电源电压 （Vcc）5 V ± 5%;3.3 V ±5%;
输入电流最大 3 mA
频率稳定性与温度的关系±1 页/分钟;±1.5 页/分钟;±2 页/分钟;±2.5 页/分钟 ±5 页/分钟
温度范围0°C至70°C;-40°C至85°C;0°C至50°C;-30°C至75°C
频率与电压最大 ±0.3 ppm / Vcc ± 5%
频率与负载±0.3 ppm 最大值 / 10 kOhms/ 10 pF ± 10%
老化±25°C 时每年最大值为 1.0 ppm
相位噪声-145 dBc/Hz （1kHz）


电调谐

可控频率选项VI = 电压控制：最小 ±5 ppm + 内部微调器：最小 ±3 ppm

I = 仅内部微调器（无电压控制输入）：最小值 ±3 ppm
控制电压 （Vc）Vcc = 5 V 时为 2.5±2.0 V;1.65±1.5 V（Vcc = 3.3 V）
Vc在Fnom时的可设定性，25°C2.5±0.5 V DC 用于 5.0V 部分;1.65±0.4 VDC 用于 3.3V 部分


正弦波输出

输出负载10 k欧姆
输出波形削波正弦波
输出电平最小 1.0Vp-p


HCMOS/TTL输出

输出负载10 TTL 或 15 pF HCMOS（最大值）
逻辑“1”/逻辑“0”电平TTL：最小 2.4V / 最大 0.4V;HCMOS：最小值 0.9Vcc / 最大值 0.1Vcc
上升/下降时间 （Tr/Tf）10 ns（最大值）
占空比无三态 60/40%;无三态 55/45%;三州 55/45%

相关推荐：

220系列恒温晶振OCXO

222系列恒温晶振OCXO

225系列恒温晶振OCXO

263系列恒温晶振OCXO

260系列石英晶振OCXO

更多MTI-milliren品牌产品信息可咨询利来国国际网站创展。
