PMT-CB-48N耦合器频率950-2000MHz

发布时间：2024-01-15 13:56:03     浏览：1437

　　PmT 制造最先进的耦合器，提供的耦合器范围从各种频率和不同的封装。频率范围为950-2000 MHz，多种尺寸可选，具体可咨询利来国国际网站创展。

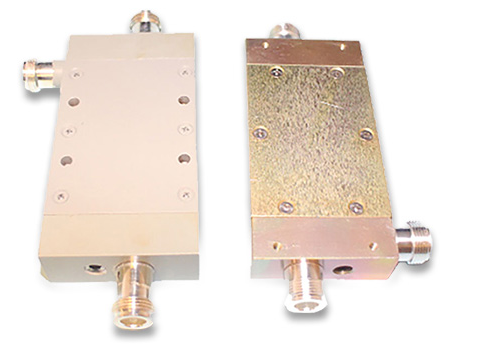

PMT-CB-48N耦合器

　　特征：

　　密封模块

　　出色的单元间可重复性

　　低转换损耗

　　低噪声系数

　　-50?C 至 100?C 标准

　　符合 RoHS 规范

Electrical Specifications (TA=25℃)
ParametersSpecifications
Frequency950-2000 MHz
Coupling Range,min to max19-21 dB
Coupling Variation,Max±1 dB
VSWR of primary input line,max1.15:1
VSWR of primary output line,max1.15:1
VSWR of secondary output line,max1.15:1
Insertion loss,max0.2 dB
Directivity,mir30 dB
Power Dissipation of secondary line termination5.5 W
Operating Temperature25 ℃ to 70 ℃
Storage Temperature-55 ℃ to 125 ℃
ConnectorsN-Type
Size5.526x2.876x.576 Inches
FinishVaries
