Princeton Microwave介电谐振器频率3~40GHz

发布时间：2024-01-05 09:28:33 浏览：1019

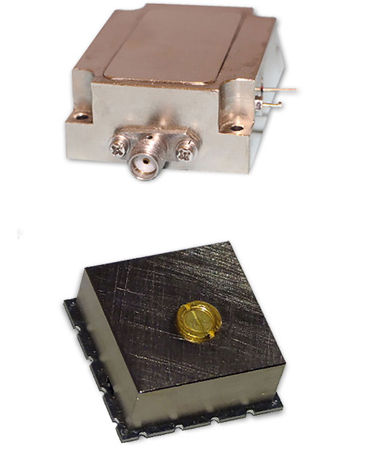

Princeton Microwave介电谐振器振荡器是由高介电常数材料制成，电磁场可以被限制并使其谐振。谐振频率由电介质矩形或圆盘的物理尺寸、材料的介电常数以及不同程度的支撑和容纳结构决定。机械调谐是通过使调谐螺钉更靠近介电谐振器来实现的，从而将TE模式的谐振频率修改为增加的值。谐振频率这种行为的原因在腔体扰动理论中得到了解释。也就是说，当空腔的金属壁向内移动时，如果存储的能量主要是电的，则谐振频率会降低。否则，当靠近金属壁的存储能量主要是磁性的时，在屏蔽TE介质谐振器的情况下，当壁向内移动时，谐振频率会增加。在电子调谐的 DRO 中，与微带线相关的变容二极管在介电谐振器频率周围产生共振。该谐振电路与介质谐振器电磁耦合，形成一对相互耦合的谐振电路。通过随偏置电压改变变容二极管电容，现在可以调谐介电谐振器的谐振频率，耦合到一侧的变容二极管微带线和另一侧的 50 欧姆微带线。介电谐振振荡器(DSO)使用介电谐振器作为其频率决定元件。当介电材料选择得当时，介电常数随温度的变化趋于抵消，从而提供相对较好的温度与频率稳定性。

特征：

可根据客户指定频率定制（频率：3 至 40 GHz）

封装MESFET或BJT器件

低相位噪声

低颤音

高振动操作

SMT和/或连接器外壳制造

内部电压调节

选型：

介电谐振器振荡器
系列	频率范围	调音	功率输出
PmT DRO-4000	3 – 12 GHz	Mechanical/Electronic	13 dBm
PmT DRO-5000	12 – 18 GHz	Mechanical/Electronic	13 dBm
PmT DRO-6000	18 – 40 GHz	Mechanical/Electronic	13 dBm
PmT DRO-7000	17 – 24 GHz	Mechanical/Electronic	13 dBm
PmT DRO-SM	6 – 24 GHz	Mechanical/Electronic	13 dBm
PmT DRO-19	19 GHz	Fixed	20 dBm

更多相关Princeton Microwave产品信息可咨询利来国国际网站创展。
