SCS101航天级电流互感器电流采样变压器Vanguard

发布时间：2023-12-26 15:23:17     浏览：873

Vanguard Electronics 在高可靠性电感器和变压器的设计和制造方面拥有 60 多年的经验，建立了完善的程序，以保证最高质量和最可靠的零件，以满足 MIL-PRF-27、MIL-PRF-83446、MIL-STD-1553 和 MIL-PRF-21038 的要求。

多年来，Vanguard Electronics已经证明自己是国防和航空航天工业磁性元件的领先来源，在数百个不同的程序中设计了标准和定制电感器和变压器。

航天级电流互感器电流采样变压器SCS101是一种用于航天领域的电流互感器。它主要用于测量、采样和转换电流信号。具体来说，SCS101电流互感器可以将电流信号转换为相应的电压信号。它通常具有高精度、高稳定性和抗干扰能力强等特点，适用于在航天器系统中对电流进行准确测量和监控。

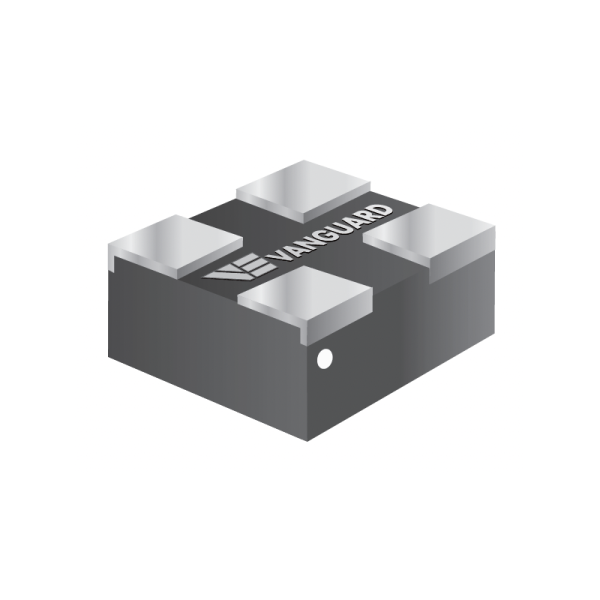

SCS101航天级电流互感器电流采样变压器Vanguard

尺寸0.26 × 0.26 × 0.24 in
系列

SCS

封装类型

SMD

应用等级

Space (MIL-STD-981)

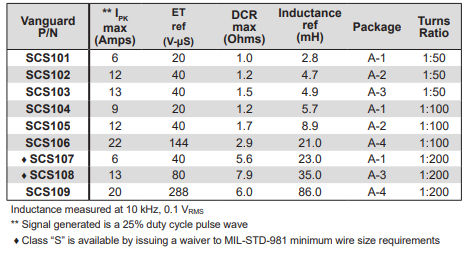

电感 (?H)

2800

DCR (OHMS)

1

匝数比

1:50

V-?S

20

Ipeak (A)

5

Package

A-1

DWV

500

Termination Type

Pb

Termination Finish

Tin/Lead

工作温度

-55°C to +125°C

储存温度

-60°C to +130°C

电气规格：

?工作温度:?55℃~ +125℃

?存储温度:?60℃~ +130℃

?绝缘电阻:最小10K MOhms

?可根据要求提供不同的电气值

?介电耐压:500vac

?排气符合ASTM E595

(tml <1%， CVCM <0.1%



特性：

?紧凑，低轮廓，理想的自动放置

?符合MIL-STD-981规格

?低热膨胀，传递模塑包装

?端子:锡铅

?内部焊接连接

防潮，防震，耐浸渍

?耐焊接热:265°C 10秒

?可根据要求提供其他终止方式

?MIL-STD-981测试:

为S类测试添加“-S”后缀

为B类测试添加“-B”后缀


更多Vanguard Electronics电感器和变压器相关产品信息可咨询利来国国际网站创展。
