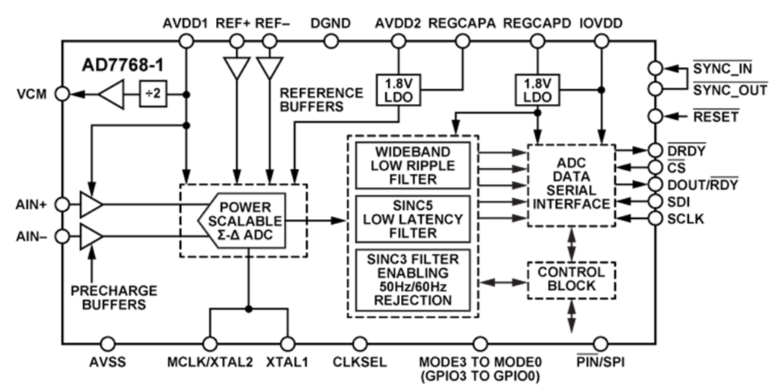

ADI的AD7768-1是款低能耗、高性能模数转换器(ADC)，具备调制器和数字滤波器，适用于高精度转换交流和直流数据信号。AD7768-1是AD7768的单通道版本，AD7768是款8通道同步采样ADC。AD7768-1提供单一化可设置和重复使用的信息采集(DAQ)封装，在交流和直流组合性能上创建了新行业标准，并确保仪器设备和工业系统技术人员能够应对隔离和非隔离使用实现各种检测组合设计。
当使用256kSPS的低纹波、有限脉冲响应(FIR)数字滤波器时，AD7768-1能够实现108.5dB动态范围，提供110.8kHz输入带宽，并且具有±1.1ppm积分非线性(INL)、±30?V偏移误差和±30ppm增益误差。
使用sinc5滤波器可以提供高至500kHz奈奎斯特（204kHz的滤波器?3dB点）的更宽带宽，并且能够在拓展范围之内查看数据信号。
AD7768-1为用户提供配备和优化输入带宽与输出数据速率(ODR)和功能损耗的灵活性。AD7768-1的灵活性准许对变动的输入信号实现动态变化，促使AD7768-1在通用DAQ系统内尤其有效。选用3种适用功能损耗模式之一使技术人员能够实现所需要的噪声目标，同时最大程度地降低能耗。AD7768-1设计独特，它成为低能耗直流和高性能交流检测模块的重复使用且灵活多变的平台。
AD7768-1实现直流和交流特性的最好平衡及其优异的电源效率。以下三种运行模式允许用户在输入带宽与功率预算之间相互权衡：
迅速模式提供高至256kSPS、52.2kHz带宽和26.4mW功能损耗的sinc滤波器，或高至256kSPS、110.8kHz带宽和36.8mW功能损耗的FIR滤波器。
均值模式提供高至128kSPS、55.4kHz带宽和19.7mW功能损耗的FIR滤波器。
低功耗模式提供高至32kSPS、13.85kHz带宽和6.75mW功能损耗的FIR滤波器。
AD7768-1提供普遍的数字滤波性能，可适应各种配置要求。滤波器选择准许配备频率域检测，具备严苛的频率增益值误差、线性相位响应要求（砖墙滤波器）、适用于控制环线应用的低延时线路（sinc5或sinc3），及其检测直流输入，并且可以配备sinc3滤波器以控制50Hz或60Hz的线路频率。所有滤波器可以提供可编程获取。
1.024MHzsinc5滤波器线路能够寻求比应用低纹波FIR滤波器可以实现的更高ODR的用户使用。该线路备受量化噪声的限制。因此，它非常适合需要最低控制环线延迟或者在外部现场可编程门阵列(FPGA)或数字信号处理器(DSP)上实行自定义数字滤波的客户。
过滤器选择包括以下内容：
低纹波FIR滤波器，通带纹波高达102.4kHz，为±0.005dB。
低延时sinc5滤波器，数据速率高至1.024MHz，可最大程度地增强控制环线响应性能。
充分可编程的低延时sinc3滤波器，具备50Hz/60Hz控制性能。
应用AD7768-1时，AD7768-1内的内嵌式模拟性能有效降低了整体应用范围的设计负担。与竞争设备相比较，每个模拟输入上的预充电制动器减少了模拟输入电流，从而优化了外部放大器驱动模拟输入的任务。
基准上的完善缓冲器输入能降低输入电流，为外界标准设备提供高阻抗输入，或缓冲比率检测中常用的任意标准检测电阻器情况。
AD7768-1选用5.0VAVDD1?AVSS电源、2.0V至5.0VAVDD2?AVSS电源及其1.8V至3.3VIOVDD?DGND电源工作。
在低能耗模式中，AVDD1、AVDD2和IOVDD电源通常采用单独3.0V电源轨工作。
AD7768-1需要外界参考。绝对输入参考(REF IN)电压范围为1V至AVDD1?AVSS。
特定温度范围为?40°C至+125°C。AD7768-1选用4mm×5mm、28管脚LFCSP封装。
请注意，在本数据手册中，多功能管脚（例如XTAL2/MCLK）就是通过整体管脚名称来引用，就是通过管脚的单独功能（例如MCLK）（当仅与此功能相关时）来引用。
适用于单通道低能耗系统DAQ设计的ADC
宽带宽
Sinc滤波器带宽范围：DC至204kHz
低纹波FIR带宽范围：DC至110.8kHz
高精密交流和直流性能参数
典型动态范围为108.5dB
?120dB总谐波失真
±1.1ppmFSRINL、±30?V失衡误差、±30ppmFSR增益值误差
可编程控制器ODR、过滤器类型及延迟
ODR值高达1024kSPS
线性相位数字滤波器选择
低纹波FIR滤波器：±0.005dB最高通频带纹波，DC至102.4kHz
低延时sinc5滤波器
低延时sinc3滤波器能够实现50Hz/60Hz控制
可编程FIR滤波器选择
可编程功能损耗和带宽
快，最高时速
52.224kHz带宽，26.4mW（sinc5滤波器）
110.8kHz带宽，36.8mW（FIR滤波器）
平均值，半速：55.4kHz带宽，19.7mW（FIR滤波器）
低能耗、低速率：13.9kHz带宽，6.75mW（FIR滤波器）
电源
AVDD1?AVSS=5.0V（典型值）
AVDD2?AVSS=2.0V至5.0V（典型值）
模拟电源可以选用分离电源使用（真正的双极）
IOVDD?DGND=1.8V至3.3V（典型值）
低能耗模式应由3.0V单电源使用
管脚控制或SPI端口可设置
检测督查制度套件
温度、端口CRC和内存映射CRC
封装：28管脚、4mm×5mm、LFCSP
温度范围：?40°C至+125°C
应用领域
系统ADC致力于检测和传感器类型的超集
音效与震动、声学和材料工程研究开发
控制和硬件在环检验
适用于预防性维护的状态检测
电气测试与测量
音频测试和电流电压测量
临床脑电图（EEG）、肌电图（EMG）和心电图（ECG）生命体征监测
根据USB、PXI和以太网的板块化DAQ
通道间隔离板块化DAQ设计
