DEI线路接收器DEI1046A

发布时间:2022-07-05 16:38:05     浏览:923

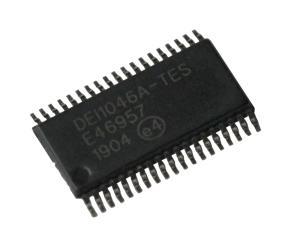

DEI线路接收器DEI1046A是款BiCMOS元器件,包括8个差分线路接收器。每个接收器渠道将输入的ARINC429数据总线信号(三电平RZ双极差分调配)转化为一对TTL/CMOS逻辑性输出。每个渠道单独运转并满足ARINC429数字信息传输规范的需求。该设备设计适用于在高噪音环境中运行。

+/-20V共模电压范围内接收输入,DEI线路接收器DEI1046A提供超出2V的迟缓。电路速率根据优化以操控高频率瞬变。DEI1046A为内嵌系统测试提供逻辑性电平检测输入。它们强行所有8个接收器的输出为规定的零、一或空状态。当元器件处在测试模式时,ARINC输入被忽略。

DEI线路接收器DEI1046A有一个检测端口,可操控所有8个渠道。ARINC输入管脚设计有内部保障,不会因DO1603级管脚注入的光线引发的瞬变而受损。该保障选用片上高阻值电阻器,以最大限度地降低IR发热和高压电介质隔离,以承担电压瞬变。

DEI线路接收器DEI1046A根据在输入和接地之间增加外界TVS元器件,或者在ARINC总线和IC/TVS连接点之间增加TVS元器件以及串联功率电阻,能够实现更高的保护级别。串联电阻降低了TVS的功率需求和规格尺寸。电阻值高至10kΩ是有效的。


特征

8ARINC429TTL/CMOS逻辑性线接收器

DEI1046-T_S-GHI-8456PS_的直接代替品

选用+5V±10%3.3V±10%单电源供电

ARINC输入内部保障DO-1603级管脚注入的雷电需求

ARINC输入可承担输入上的115Vac意外短路故障

在高噪音环境中运行

输入公用电压范围:±20V

最小2V输入迟缓

高输入电阻允许应用外界串联电阻器来兼容:

超出3级的防雷保护

误隔离

封装:38LTSSOP4.4mm核心

属性

温度范围:-5585

产品封装形式:38TSSOPG

频道:8

配电范围:3.35

封装形式:表面贴装

JEDEC:MO-153-BD-1

深圳市利来国国际网站创展科技有限公司,优势提供DEI高端芯片订购渠道,部分准备有现货库存。

详情了解DEI请点击:http?/public/brand/53.html



Part #

Temp Range

Product Package Type

DEI1046A-TES-G

-55 to 85

38 TSSOP G

DEI1046A-TMS-G

-55 to 125

38 TSSOP G

DEI1046-TES-G

-55 to 85

38 TSSOP G
