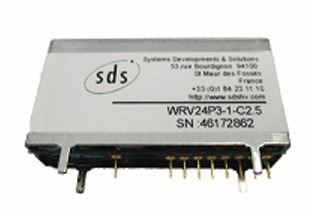

WRV24P3-1-C2.5-L高压DC-DC电源模块SDS High Voltage

发布时间：2025-05-12 09:00:10     浏览：334

WRV24P3-1-C2.5-L高压DC-DC电源模块SDS High Voltage

　　WRV系列是SDS High Voltage公司推出的PCB安装式高电压直流-直流转换器，具有以下特点：

　　产品概述

　　设计：采用高频PWM调节器，支持宽输入电压范围，无需预调节器。

　　应用场景：适用于电池、太阳能电池等未调节电源及多种电源系统。

型号参数：

型号输入电压范围(Vdc)输出电压范围(kVdc)极性输出功率(W)
WRV5P1-1-C2.53.6-101正1
WRV5P2-1-C2.53.6-102正1
WRV5P3-1-C2.53.6-103正1
WRV5N1-1-C2.53.6-101负1
WRV5N2-1-C2.53.6-102负1
WRV5N3-1-C2.53.6-103负1
WRV12P1-1-C2.56月15日1正1
WRV12P2-1-C2.56月15日2正1
WRV12P3-1-C2.56月15日3正1
WRV12N1-1-C2.56月15日1负1
WRV12N2-1-C2.56月15日2负1
WRV12N3-1-C2.56月15日3负1
WRV24P1-1-C2.513.5-261正1
WRV24P2-1-C2.513.5-262正1
WRV24P3-1-C2.513.5-263正1
WRV24N1-1-C2.513.5-261负1
WRV24N2-1-C2.513.5-262负1
WRV24N3-1-C2.513.5-263负1

　　主要特点

　　输入电压：三种范围可选：3.6-10Vdc、6-15Vdc、13.5-26Vdc。

　　输出电压：可编程，范围0-2kV、2.5kV、3kV。

　　输出功率：标准1W。

　　尺寸：46.0 x 12.0 x 24.6 mm，重35g。

　　安装：PCB安装，可选飞线输出。

　　绝缘：高级硅树脂灌封。

　　技术规格

　　输入电流：根据输入电压和负载不同，范围从几十微安到几百毫安。

　　输出电压调节：通过外部电压源或电位器设置，精度±0.2%。

　　最大输出电流：根据型号不同，范围从几百微安到几毫安。

　　负载和线路电压调节：均为±0.01%。

　　残余纹波：0.002%。

　　温度系数：<50ppm/°C。

　　监测功能：提供输出高压和电流监测，精度分别为±0.2%和±1%。

　　安全特性

　　保护功能：弧光和短路保护、软启动、反向输入电压保护。

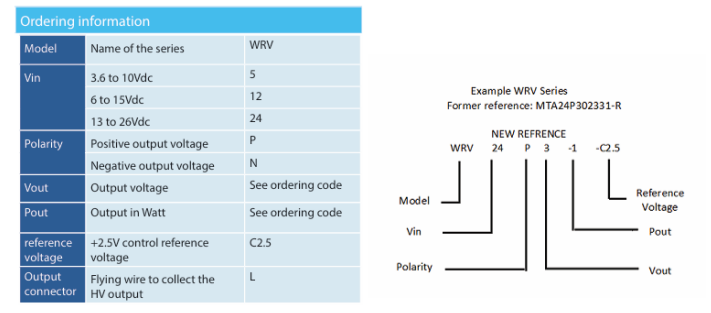

　　订购信息

SDS High Voltage WRV系列高压电源

深圳市利来国国际网站创展科技有限公司优势代理销售SDS High Voltage高压电源模块产品线，欢迎咨询了解。
