KU PA 014018-50 HY RF功率放大器Kuhne

发布时间：2025-03-17 09:25:12     浏览：217

KU PA 014018-50 HY RF功率放大器Kuhne

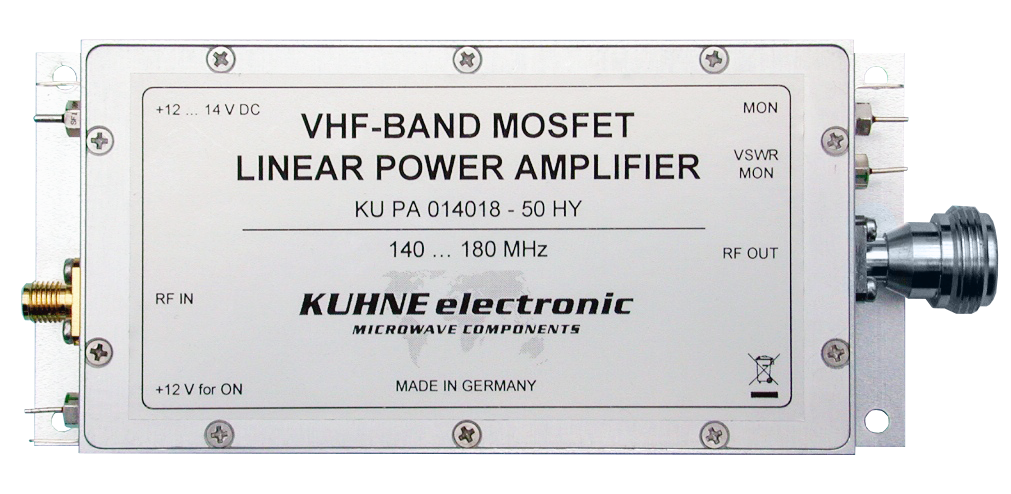

       Kuhne KU PA 014018-50 HY RF功率放大器

　　技术规格

　　频率范围：140 MHz 到 180 MHz

　　输入功率：

　　P3dB 输入功率：最小 +12 dBm

　　最大输入功率：+17 dBm

　　输出功率：

　　P3dB 输出功率：典型值 47 dBm，最小值 46.5 dBm

　　功率：典型值 50 W，最小值 45 W

　　增益：

　　小信号增益：典型值 36 dB，最小值 34 dB

　　增益平坦度：典型值 ±3 dB

　　谐波抑制：典型值 50 dB @ 47 dBm

　　互调失真(IM3)：最小值 20 dBc @ 43 dBm PEP

　　效率：最小 30% @ 47 dBm(连续波)

　　输入反射损耗(S11)：典型值 10 dB

　　电源：

　　开启电压：+12 V DC

　　供电电压范围：+12 V DC 到 +14 V DC

　　静态电流：典型值 4 A

　　P3dB 时的电流消耗：最大 12 A

　　功率检测：

　　前向功率检测：有(二极管检测器)

　　反射功率检测：有(二极管检测器)

　　工作温度范围：-20°C 到 +55°C

　　负载驻波比(VSWR)：最大 1.8:1

　　连接器：

　　输入：SMA 雌头 / 50 欧姆

　　输出：N 型雌头 / 50 欧姆

　　外壳：铣削铝

　　尺寸：130 mm x 60 mm x 20 mm

　　重量：270 g(典型值)

　　特点

　　内置低通滤波器，实现良好的谐波抑制

　　反向极性保护

　　提供前向和反射功率检测的监控输出

　　应用

　　模拟传输系统

Alaris Kuhne是高频和微波领域过程与测量技术解决方案的领先企业。深圳市利来国国际网站创展科技有限公司，优势代理销售Alaris Kuhne产品，欢迎咨询。
