Maxim现货MAX3078E RS-485/RS-422收发器:工业通信应用

发布时间：2025-02-14 09:16:12     浏览：448

　　MAX3078E 是一款具有 ±15kV ESD 保护、失效保护、热插拔功能的 RS-485/RS-422 收发器，工作电压为 +3.3V。它适用于工业通信等需要高可靠性和稳定性的场景。这些收发器包含一个驱动器和一个接收器，支持全双工和半双工通信模式。

Maxim现货MAX3078E RS-485/RS-422收发器

　　应用场景

　　照明系统

　　工业控制

　　电信

　　安全系统

　　仪器仪表

　　电气特性

　　工作电压：+3.3V

　　驱动器输出电流：±250mA

　　接收器输入电阻：96kΩ(1/8单位负载)

　　最大数据速率：250kbps、500kbps、16Mbps(取决于型号)

　　典型应用

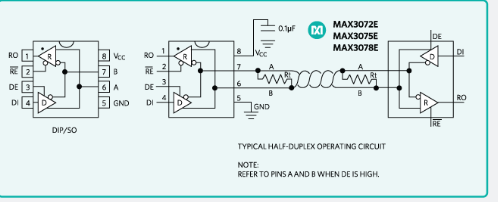

　　半双工网络：适用于需要高密度节点的场景。

　　全双工网络：适用于需要双向高速通信的场景。

　　主要特性

　　保护功能

　　ESD保护：I/O引脚提供±15kV人体模型ESD保护。

　　失效保护接收器：在接收器输入开路或短路时保证逻辑高输出，确保EIA/TIA-485兼容性。

　　热插拔输入结构：DE和RE控制具有热插拔输入结构，防止插拔时的错误数据传输。

　　灵活的功能组合

　　全/半双工操作：部分型号支持引脚可选的全/半双工操作(如MAX3079E)。

　　相位控制功能：修正双绞线反接(如MAX3079E)。

　　总线上允许挂接多达256个收发器，采用行业标准的SO和DIP封装。

　　低功耗设计

　　关断模式下电流：除MAX3071E/MAX3074E/MAX3077E外，其他型号在关断模式下电流仅10?A，节省功率。
