CUI VCD40-D24-T512三输出DC-DC转换器

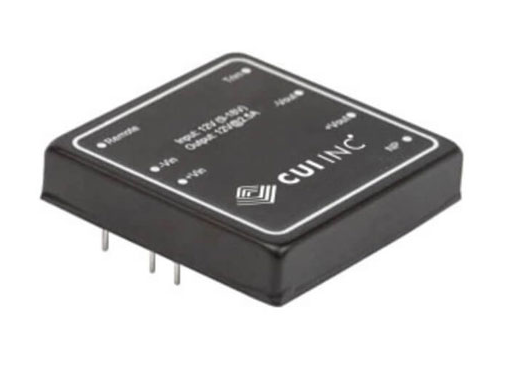

　　VCD40-D24-T512是CUI公司生产的VCD40系列DC-DC转换器中的一款产品。以下是该产品的详细介绍：

　　输入电压：VCD40-D24-T512的输入电压范围是18~36Vdc，典型电压是24Vdc。

　　输出电压：该型号提供3输出，一个是5Vdc，另一个是+12Vdc和-12Vdc。

　　输入电流：无负载时100mA，满负载时1833mA，最大电流8000mA。

　　输出电流：最大电流6A和±0.4A，最电流0.6和±0.04A。

　　纹波和噪声：最大纹波和噪声为50mVp-p。

　　效率：典型效率为90%。

　　尺寸：该转换器的尺寸为2"x2"，即50.8mm x 50.8mm，高度为0.4英寸(10.2mm)。

　　外壳：产品采用六面屏蔽的金属外壳，提供了良好的电磁兼容性。

　　隔离电压：具有1500Vdc的隔离电压。

　　保护功能：包括短路保护、过压保护和过温保护。

　　工作温度：-25~71°C。

　　符合标准：产品符合EN 62368-1标准，并且是RoHS合规的。

　　效率：典型效率可达90%。

　　远程开/关控制：支持CMOS或开路集电极TTL逻辑兼容性的远程开/关控制。

　　外部输出调整：输出电压可以通过外部电阻进行微调，调整范围为±10%。

　　VCD40-D24-T512由于其高效率、小尺寸和全面的保护功能，适用于需要高隔离电压和稳定性能的场合。它的三输出设计也使其能够同时为多个设备或电路提供稳定的电源，增加了应用的灵活性。这款转换器适合用于工业、医疗、通信和军事等领域，能够满足对电源稳定性和可靠性有严格要求的应用。
