CR2875F3微波双环行器RFCI

发布时间：2024-12-05 11:31:33     浏览：571

　　CR2875F3 是一种微波双环行器，能够在4200 MHz至4400 MHz的频率范围内工作。它具有两个端口，分别标记为1(RFCI)和2(RFCI 2)，以及第三个端口3，用于信号的输入或输出。该设备的设计允许信号在端口之间以特定的方向流动，从而实现信号的隔离和控制。

CR2875F3微波双环行器RFCI

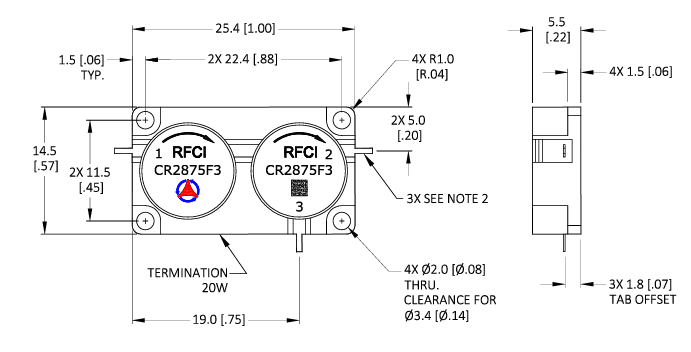

　　物理尺寸

　　宽度：25.4 mm (1.00 in)

　　高度：14.5 mm (0.57 in)

　　深度：19.0 mm (0.75 in)

　　安装孔：4个直径为2.0 mm (0.08 in) 的孔，用于固定设备

　　引脚尺寸：0.62 mm (0.024 in) 宽 x 2.0 mm (0.08 in) 长 x 0.20 mm (0.008 in) 厚

　　电气特性

　　频率范围：4200 MHz 至 4400 MHz

　　插入损耗：

　　P1-P2：小于0.50 dB，最大0.60 dB

　　P2-P3：小于0.30 dB，最大0.35 dB

　　隔离度：

　　P2-P1：最小40 dB，典型大于48 dB

　　P3-P2：最小20 dB，典型大于23 dB

　　回波损耗：最小20 dB，典型大于23 dB

　　功率和温度等级

　　正向功率峰值/平均：最大500/35瓦特

　　反向功率连续波(CW)：最大20瓦特

　　工作温度范围：-40°C 至 +85°C

　　存储温度范围：-40°C 至 +95°C

　　应用

　　CR2875F3 双环行器适用于需要信号隔离和控制的微波通信系统，如雷达、卫星通信和无线基础设施。其设计允许在不同端口之间实现高效的信号传输，同时减少信号干扰和损耗。

　　RFCI是一家专业生产射频(RF)环行器和隔离器的公司，产品覆盖了从50 MHz到20 GHz的频率范围，广泛应用于通信和无线基础设施。深圳市利来国国际网站创展科技有限公司优势代理销售RFCI产品，欢迎咨询了解。
