Norsat LNAKU00NP单波段Ku波段LNA

发布时间：2024-11-19 09:51:29     浏览：591

　　Norsat的单频段Ku波段低噪声放大器是一款高性能的射频放大器，专为卫星通信和其他需要高增益和低噪声的射频应用设计。它能够在Ku波段范围内工作，提供卓越的信号放大和噪声抑制。

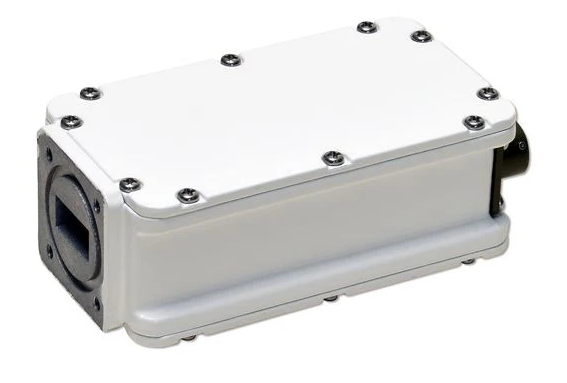

Norsat LNAKU00NP单波段Ku波段LNA

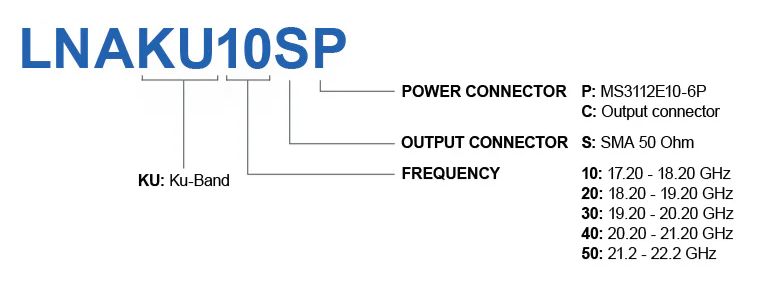

选型指南：

Norsat的单频段Ku波段低噪声放大器

相关型号：

　　LNAKU00NP　　LNAKU00SC 　　LNAKU00NC 　　LNAKU10NP 　　LNAKU20NP 　　LNAKU10SP 　　LNAKU10SC

　　LNAKU20NC 　  LNAKU20NP

　　关键特性

　　工作频段：Ku波段，覆盖10.70至12.75 GHz的输入频率范围。

　　噪声系数：低至0.8 dB，确保信号放大过程中引入的噪声最小化。

　　射频规格

　　转换增益：最大60 dB，最小50 dB，典型值为55 dB。

　　增益平坦度：4 dB峰-峰值，确保在整个频段内增益的一致性。

　　增益波动：在每个36MHz的频段内，增益波动为1 dB峰-峰值。

　　输入电压驻波比(VSWR)：2.0:1，表明输入匹配良好。

　　输出1 dB压缩点(P1dB)：+5 dBm，表示在输出功率达到此值之前，放大器的增益开始下降1 dB。

　　输出电压驻波比(VSWR)：2.0:1，确保输出匹配良好。

　　电气规格

　　输入功率：兼容MS3112E10-6P型号的输入功率。

　　电源要求：+12至+24V直流电。

　　接口规格

　　输入接口：采用WR 75波导法兰，适用于标准波导系统。

　　环境规格

　　防护等级：IP 67，能够防止尘埃进入并承受短暂的浸泡。

　　工作温度范围：-40至+60°C，适用于各种环境条件。

　　物理规格

　　产品尺寸：60.0 x 41.6 x 111.5mm，紧凑的设计便于集成。

　　产品重量：0.45公斤，轻便易于安装。

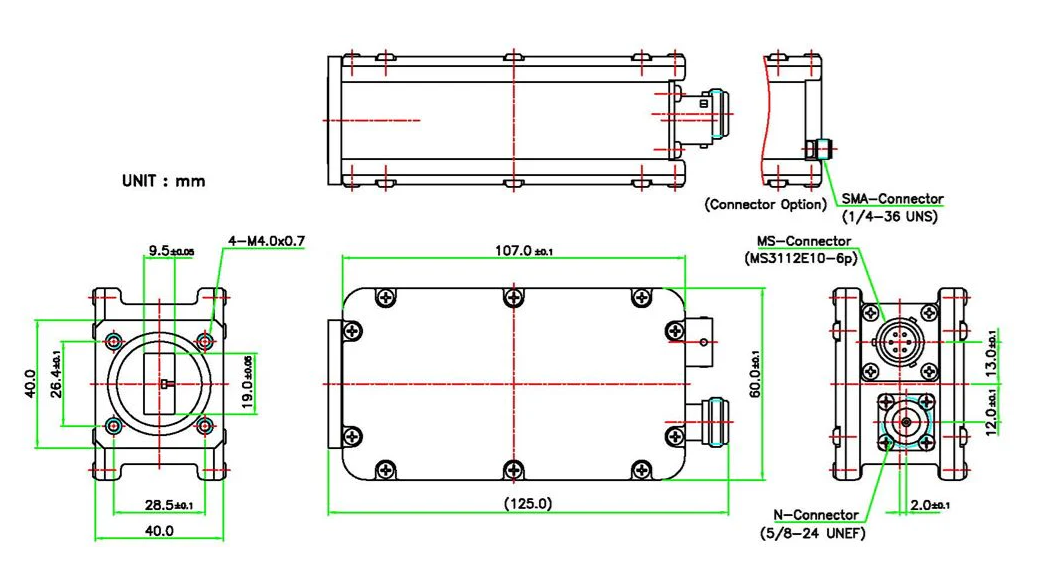

Norsat的单频段Ku波段低噪声放大器尺寸图

　　这款低噪声放大器是为需要在Ku波段内进行高效信号放大的应用而设计的，如卫星通信、广播和远程通信等。其低噪声系数和高增益特性使其成为提高信号质量和系统性能的理想选择。
