Q-PRV系列DC-DC高压电源SDS High Voltage

发布时间：2024-11-07 08:57:51     浏览：521

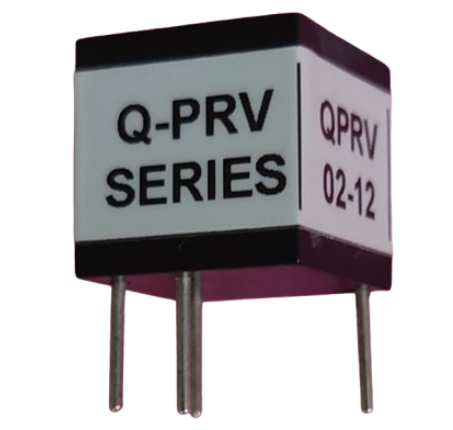

Q-PRV系列DC-DC高压电源SDS High Voltage

　　Q-PRV系列是一款高压 DC/DC 转换器，具有以下关键特点：

　　输出功率：>0.5W

　　输出电压范围：100Vdc 至 500Vdc

　　输入电压：12Vdc 或 24Vdc

　　输出与输入成比例

　　短路保护

　　低纹波

　　无最小负载要求

　　产品尺寸：0.5x0.5x0.5 英寸

　　产品的主要特性：

　　该 DC/DC 转换器为比例型，输出电压与输入电压成比例，输入范围为 0.7V 至最大输入电压(12Vdc 或 24Vdc，视型号而定)。

　　宽温度工作范围：-25℃ 至 +70℃，无需散热。

　　具有隔离功能，隔离度超过 100MΩ(500Vdc 以下)。

　　体积小、重量轻，适用于 PCB 安装，穿孔设计。

　　负载稳定性优秀：20% 负载/满载时稳定性达到 0.01%/℃。

　　RoHS 认证，灌封于 UL 树脂中，符合环保要求。

　　型号参数：

Model number  OutputOutput CurrentRipplePolarityInputInput  CurrentInput  Current
  VoltageVoltageNo LoadFull  Load
Q-PRV01-120 to 100V5.00mA<1.0%Reversible  12V<40mA<100mA
Q-PRV01CT-12   0 to +/50V5.00mA<1.0%    Dual-Reversible  12V<40mA<100mA
Q-PRV01-240 to 100V5.00mA<1.0%Reversible  24V<20mA<50mA
Q-PRV01CT-24  0 to+/-50V5.00mA<1.0%    Dual-Reversible  24V<20mA<50mA
Q-PRV015-120 to 150V3.33mA<1.0%Reversible  12V<40mA<100mA
Q-PRV015CT-12  0 to+/- 75V3.33mA<1.0%    Dual-Reversible  12V<40mA<100mA
Q-PRV015-240 to 150V3.33mA<0.50%Reversible  24V<20mA<50mA
Q-PRV015CT-24  0 to+/-75V3.33mA<0.50%    Dual-Reversible  24V<20mA<50mA
Q-PRV02-120 to 200v2.50mA<0.25%Reversible  12V<40mA<100mA
Q-PRV02CT-120 to +/-100V2.50mA<0.25%    Dual-Reversible  12V<40mA<100mA
Q-PRV02-240 to 200v2.50mA<0.25%Reversible  24V<20mA<50mA
Q-PRV02CT-240 to+/-100V2.50mA<0.25%   Dual-Reversible  24V<20mA<50mA
Q-PRV025-120 to 250V2.00mA<0.25%Reversible  12V<40mA<100mA
Q-PRV25CT-120 to+/-125V2.00mA<0.25%   Dual-Reversible  12V<40mA<100mA
Q-PRV025-240 to 250V2.00mA<0.25%Reversible  24V<20mA<50mA
Q-PRV25CT-240 to+/-125V2.00mA<0.25%   Dual-Reversible  24V<20mA<50mA
Q-PRV05-120 to 500V1.00mA<0.15%Reversible  12V<40mA<100mA
Q-PRV05CT-120 to+/-250V1.00mA<0.15%   Dual-Reversible  12V<40mA<100mA
Q-PRV05-240 to 500V1.00mA<0.15%Reversible  24V<20mA<50mA
Q-PRV05CT-240 to+/-250V1.00mA<0.15%   Dual-Reversible  24V<20mA<50mA
