Glenair MWDM1L-15PBSR3T-.110-513印刷电路板连接器

发布时间：2024-11-01 14:04:47     浏览：675

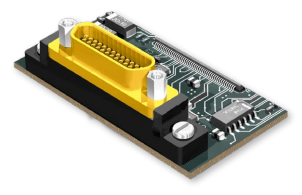

　　Glenair Micro-D MWDM-BS垂直安装通孔印刷电路板连接器

Glenair Micro-D MWDM-BS垂直安装通孔印刷电路板连接器

　　产品特点：

　　高性能接触件：采用镀金TwistPin接触件，确保最佳性能。

　　焊接浸锡终端：终端采用Sn60/Pb40锡铅焊料，提供优异的可焊性。同时，可选镀金终端以满足RoHS合规性要求。

　　后面板安装能力：能够通过面板安装，适用于厚度高达0.125英寸的面板。

订购型号：

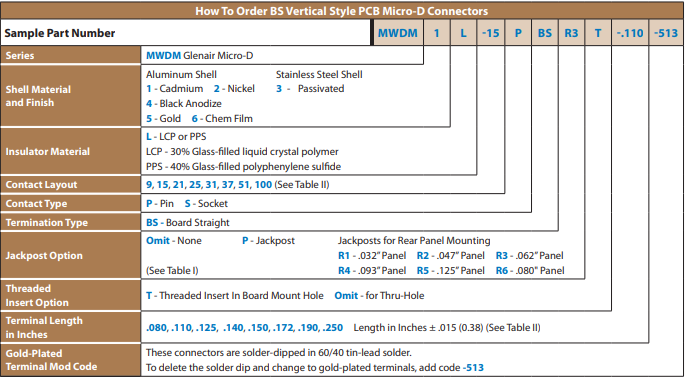

Glenair MWDM1L-15PBSR3T-.110-513印刷电路板连接器订购指南

　　性能规格：

　　电流额定值：3AMP

　　工作电压：600VAC，海平面

　　绝缘电阻：至少5000兆欧姆

　　接触电阻：最大8毫欧姆

　　低水平接触电阻：最大32毫欧姆

　　磁导率：最大2微

　　工作温度范围：-55°C至+150°C

　　抗冲击和振动：50g和20g

　　接合力：10盎司力乘以接触数

　　材料和表面处理：

　　连接器壳体：铝合金6061或300系列不锈钢，钝化处理。

　　绝缘体：液晶聚合物(LCP)/聚苯硫醚(PPS)。

　　界面密封：蓝色氟硅橡胶。

　　针接触：铜合金，镀金或镀镍。

　　插座接触：铜合金，镀金或镀镍。

　　PCB终端：镀金铜合金，焊接浸锡。

　　硬件：300系列不锈钢。

　　封装剂：环氧树脂Hysol EE4215。
