AirBorn SC系列电缆连接器

发布时间：2024-10-14 10:37:45     浏览：989

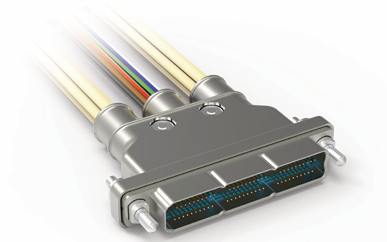

AirBorn SC系列电缆连接器

　　AirBorn SC 系列电缆连接器是一款高可靠性的多功能连接器，专为满足高频率信号传输和苛刻环境下的使用要求而设计。以下是该系列的主要特点和设计细节：

　　1. 主要特性

　　多功能性：SC 系列电缆支持双绞电缆、离散线、和 SMPM RF 选项，适用于 11、31 或 51 路配置。

　　高性能传输：该系列电缆适用于高速信号传输，符合 MIL-DTL-83513 标准，确保其在恶劣环境下的耐用性和稳定性。

　　灵活的配置：支持多种插头类型、护套材料和安装方式，能够根据具体的应用需求进行定制。

　　2. 结构设计

　　连接器类型：该系列连接器有针(Plug)和孔(Receptacle)配置，支持各种组合方式，确保广泛的应用适应性。

　　坚固性与可靠性：信号连接采用单件式无接缝结构，抗震抗冲击能力强，插入损耗低，接触电阻小，保证长期可靠的电气连接性能。

　　SMPM RF 接头：SMPM RF 接头设计用于高频信号传输，支持直径为 1.27mm 的同轴电缆，特别适用于高频应用。

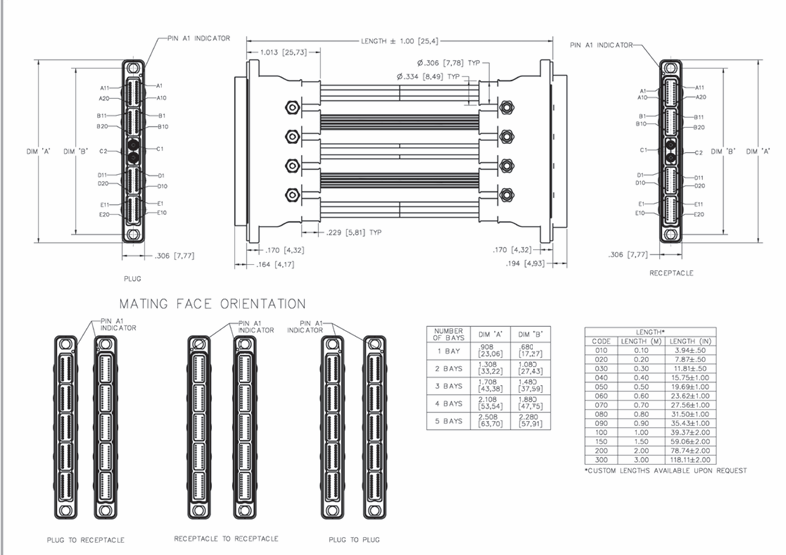

　　3. 尺寸和说明


　　4. 材料与表面处理

　　连接器模块的材料：大部分模块的材料为铝合金，并且根据应用需求进行了不同的表面处理，例如阳极氧化处理、电镀镍处理等，以增加耐腐蚀性和耐用性。

　　硬件材料：用于安装的螺钉和垫圈等部件材料包括不锈钢和合金钢，表面也经过电镀处理，以满足各种应用环境下的可靠性要求。

　　触点镀层：信号接触端子通常采用金镀层处理，以增强导电性能和抗氧化能力。

　　5. 应用领域

　　由于 SC 系列具备高密度、模块化和高频传输能力，特别适用于航空航天、军事、通讯和工业自动化等需要高可靠性和高性能的应用环境。

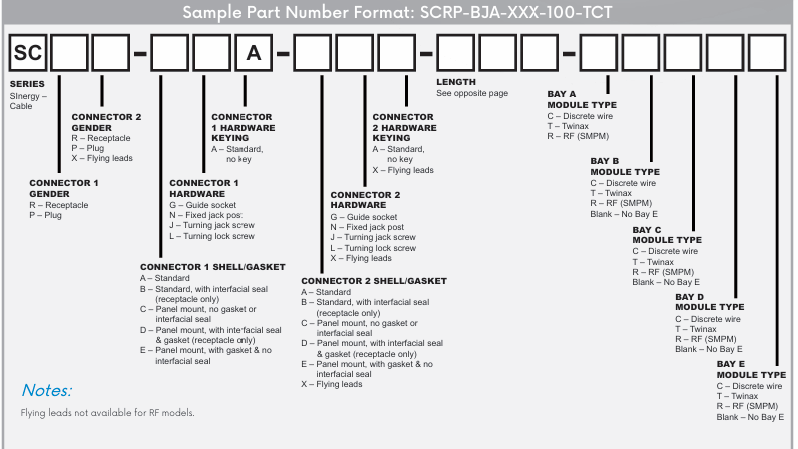

6.订购指南

AirBorn SC系列订购指南

更多AirBorn 连接器相关型号及产品信息可咨询利来国国际网站创展。

上一篇: KU PA BB 005090-6 A UHF LDMOS线性功率放大器Kuhne

下一篇: KLIXON AT系列气密速动位置开关Sensata

推荐资讯

  • AT-3GE8YAX-1441 RollR? Central Core可卷曲带状光纤微电缆OFS
    AT-3GE8YAX-1441 RollR? Central Core可卷曲带状光纤微电缆OFS 2025-01-13 09:07:27

    RollR CC Rollable Ribbon (RR) Microcable有144或288根光纤，采用无胶、中心核心电缆设计，为微型管道安装优化，其可卷曲带状结构是OFS最新光纤带设计，能在小直径电缆中实现大规模熔接，提升光纤密度。中心管结构搭配螺旋加强元件，便于气助安装，带凹槽外层可减少安装摩擦。该微缆旨在提供高光纤密度并加快部署，其可卷曲带状设计利于大规模熔接、单独光纤分离，能简化安装、节省成本，还可借助更大光纤密度用小成本管道系统扩展通道容量。

  • ANDON IS0437SP-5728-C4-G10-L14图像传感器插座 原装现货
    ANDON IS0437SP-5728-C4-G10-L14图像传感器插座 原装现货 2025-04-14 09:23:26

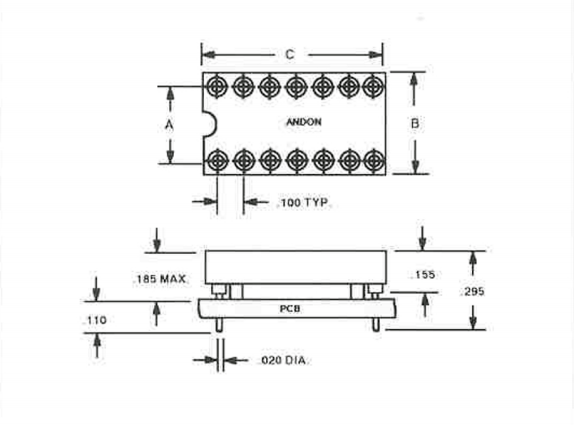

    Andon Electronics 的 IS0437SP-5728-C4-G10-L14 图像传感器插座专为高性能 CCD 传感器（如 ICX625、ICX655 等）设计，采用通孔式（28 引脚）结构，支持批量焊接至主板，兼具高可靠性与便捷的插拔升级功能。其设计确保垂直度、精准间距和互换性，在提升质量的同时降低成本。
