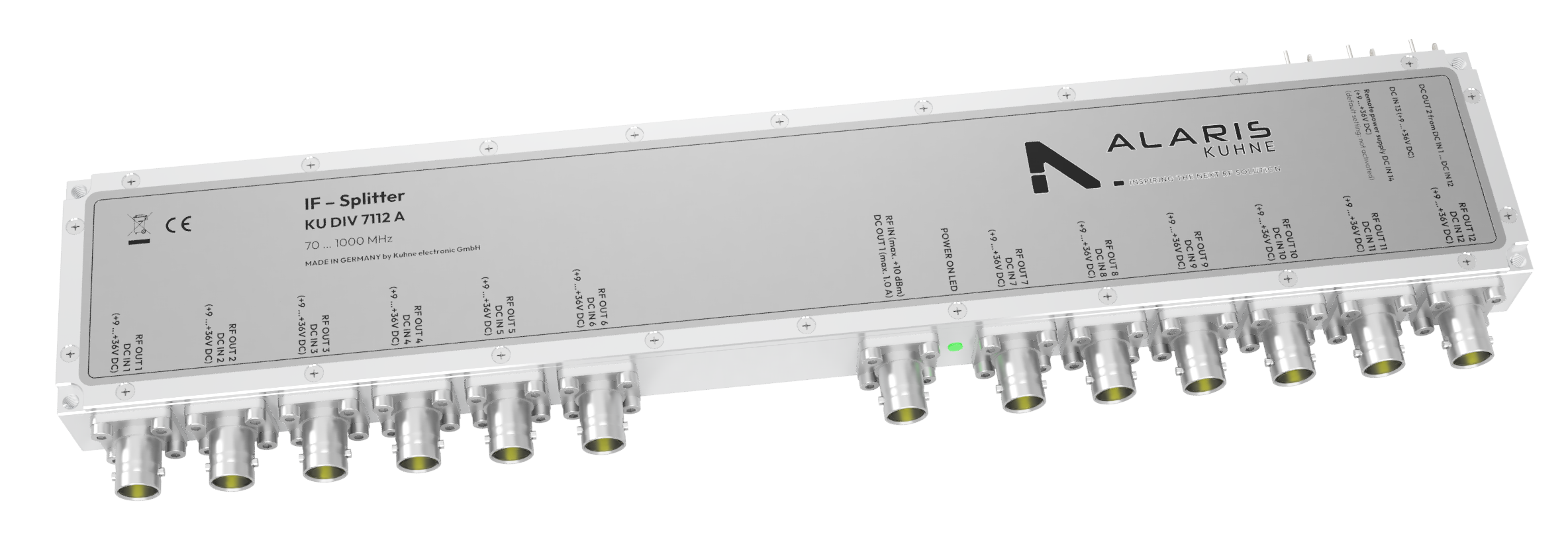

KU DIV 7112 A / B有源功率分配器Kuhne

发布时间：2024-09-25 09:33:30 浏览：1426

　　KU DIV 7112 A / B 是 Kuhne 公司生产的一款有源功率分配器，主要用于数字传输和广播系统，如 DVB(数字视频广播)、WiMAX(全球微波互联接入)以及使用 QPSK(四相位移键控)、QAM(正交幅度调制)的 COFDM(编码正交频分复用)系统，同时也适用于模拟传输系统。

　　规格参数：

　　频率范围： 70MHz至 1000 MHz。

　　射频输入功率：最大 +10 dBm。

　　回波损耗：

　　- 输入端最小 10 dB。

　　- 输出端最小 12 dB。

　　输入电压范围： +9 至 36 V DC。

　　电流消耗：典型值 280 mA @ 12 V。

　　工作外壳温度范围： -20 至 +55°C。

　　连接器 / 阻抗： BNC 母头，50 欧姆或 75 欧姆。

　　插入损耗：最大 2 dB，典型值 0 dB。

　　物理特性：

　　材料：箱铣削铝。

　　尺寸：约 322 x 58 x 22 mm。

　　重量：典型值 800g。

　　产品应用：

　　通信：适用于各种通信系统，包括卫星通信、点对点通信、中继器、扩展器和增强器、点对多点通信等。

　　广播：可用于卫星新闻采集和无线回程等广播应用。

　　设计特点：

　　高线性度：保证了信号在传输过程中的高保真度。

　　Power LED：提供了电源状态指示，便于监控设备的工作状态。

　　反极性保护：防止由于电源极性接反导致的设备损坏。
