EZ-56半刚性同轴电缆EZ Form

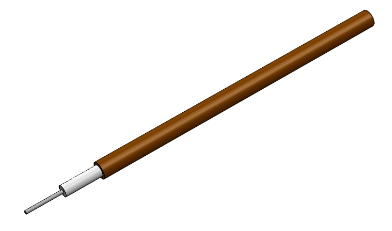

　　EZ-56半刚性同轴电缆是由EZ Form制造的一款高性能电缆，专为需要高度屏蔽和精确阻抗控制的应用而设计。以下是该电缆的详细介绍：

　　主要特点

　　外导体：采用铜包覆设计，确保100%的屏蔽效果，有效隔离外部干扰。

　　中心导体：使用SPCW(镀银铜焊线)材料，直径为0.0113英寸，提供良好的导电性能。

　　介质：PTFE(聚四氟乙烯)材料，直径为0.0370英寸，具有优异的绝缘性能和温度稳定性。

　　外导体直径：0.0560英寸，确保电缆的机械强度和电气性能。

　　阻抗：标称阻抗为50Ω，容差±2.5Ω，适合高精度应用。

　　材料

　　中心导体材料：SPCW

　　介质材料：PTFE

　　外导体材料：铜

　　机械特性

　　工作温度范围：从-55℃到+100℃，适应极端环境。

　　最小弯曲半径：1.25英寸，便于安装和布线。

　　重量：每100英尺为0.68磅，轻便易于处理。

　　电气特性

　　屏蔽效能：大于165dB，提供卓越的电磁干扰防护。

　　传播速度：69.50%，确保信号传输的高效率。

　　耐压能力：2000 VRMS @ 60Hz，安全可靠。

　　连续工作电压：1000 VRMS (max)，适用于高压环境。

　　最大工作频率：108 GHz，支持极高频率的应用。

　　衰减(典型值，单位：dB / 100英尺)

　　- 在不同频率下，衰减值从0.5 GHz的23.2 dB到90.0 GHz的409 dB不等，确保在宽频率范围内的信号完整性。

　　功率能力(典型值，单位：W @ 20°C)

　　- 在不同频率下，功率能力从0.5 GHz的135 W到18.0 GHz的22 W不等，满足不同应用的功率需求。

　　EZ-56半刚性同轴电缆可以通过标准工具轻松定制形状，并且适用于各种标准连接器。为了保持其性能，建议在使用前将产品保持在原包装中，并存放在恒温干燥环境中以防止氧化。这款电缆非常适合需要高屏蔽效能、精确阻抗控制和高频率操作的应用场景。
