UDXS1212A0X3-SRZ非隔离式DC-DC转换器ABB(OmniOn power)

发布时间：2024-08-08 09:08:22 浏览：808

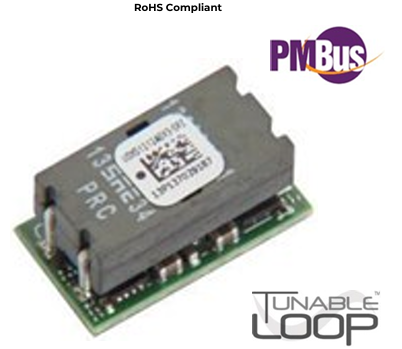

　　UDXS1212A0X3-SRZ是ABB(OmniOn Power)生产的一款非隔离式DC-DC转换器，该产品属于MicroDlynx系列，并具备多个显著特性和功能。

Device Code	Input Voltage tange	outPut Voltaae	output Current	On/Off Logic	Sequencing	Ordering Code
UDXS1212A0X3-SRZ	4.5-14.4Va	0.57-5.5Vde	12AX2	Negative	No	150026732
UDXS1212AOX43-SRZ	4.5-14.4Va	0.51-5.5Vd	12AX2	Positive	No	150033767

　　首先，这款转换器具有两个12A的数字双输出，能够提供高达24A的总输出电流，非常适合需要高电流输出的应用场景。其输入电压范围广泛，从4.5Vdc到14.4Vac，能够满足不同设备的供电需求。同时，输出电压可从0.51Vdc到5.5Vdc编程设定，通过外部电阻或PMBus控制进行精确调节。

　　在控制方面，UDXS1212A0X3-SRZ支持PMBus协议的数字接口，允许用户通过该接口对模块进行控制和监控。此外，它还具备远程开关机功能、过流保护和过温保护功能，确保设备在异常情况下能够安全稳定运行。

　　产品的Tunable LoopTM特性允许用户优化转换器的动态响应，以匹配负载需求，同时减少输出电容的使用量，降低成本和电路板面积。这对于追求高效能和紧凑设计的系统来说是非常有吸引力的。

　　在设计上，UDXS1212A0X3-SRZ采用了成本效益高的开放式框架设计，尺寸小巧(20.32 mm x 11.43 mm x 8.5 mm)，便于在各种应用中集成。同时，它符合RoHS、REACH和IPC-9592等国际标准，确保产品的环保性和可靠性。

　　综上所述，UDXS1212A0X3-SRZ是一款功能强大、性能优越的非隔离式DC-DC转换器，适用于分布式电源架构、中间总线电压应用、电信设备、服务器和存储设备、网络设备以及工业设备等多种领域。
