H10-306-D01H-P15高温200°C DIP插座ANDON
发布时间:2024-08-02 08:59:57 浏览:1289
ANDON H10系列高温200°C DIP套接字专为极端环境设计,适用于需要高耐热性和稳定电气性能的应用场景。该系列插座特别适用于200°C封闭框架IC的安装,不仅满足高温环境下的稳定工作需求,还通过创新的设计增强了机械安全性和易用性。
特点:
高温耐受:可承受高达250°C,适合极端工作环境。
机械安全:绝缘成型设计,防止短路,增强冲击和振动抗性。
易用性:倒角设计便于插入,封闭底部防止焊料渗入。
稳定连接:刚性端子确保PCB板安装精确,接触稳定。
兼容多样:支持圆形或扁平引线封装,高密度包装节省空间。
应用:
ANDON H10系列高温200°C DIP套接字广泛应用于航空航天、汽车电子、工业控制、能源电力等需要高温环境下稳定工作的领域,特别是在高温窑炉、热处理设备等极端工况下。
型号:

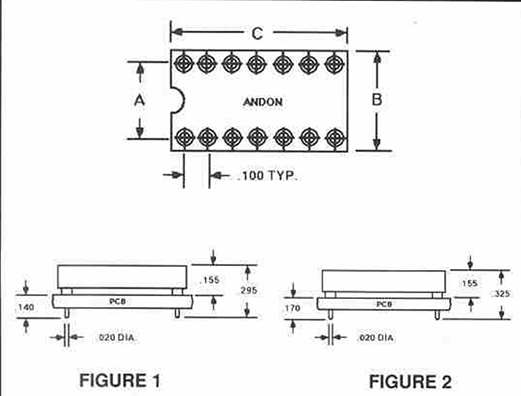

PART | FIGURE | #OF | A | B | C |
# | PINS | ||||
H10-306-D01H-P15 | 6 | 300 | 395 | 295 | |
H10-308-D01HP15 | 8 | 300 | 395 | 395 | |
H10-310-D01HP15 | 1 | 10 | 300 | 395 | 495 |
H10-314-D01HP15 | 1 | 14 | 300 | 395 | 695 |
H10-316-D01H-P15 | 1 | 16 | 300 | 395 | 795 |
H10-318-D01H-P15 | 1 | 18 | 300 | 395 | 895 |
Ht0-320-D01HP15 | 1 | 20 | 300 | 395 | 995 |
H10-422-D01H-P15 | 1 | 22 | 400 | 495 | 1.095 |
H10-624-D01H-P15 | 1 | 24 | 600 | 695 | 1.195 |
H10-628-001H-P15 | 28 | 600 | 695 | 1.395 | |
H10-640-D01HP15 | 1 | 600 | 695 | 1995 | |
H10-306-D02H-P15 | 2 | 6 | 300 | 395 | 295 |
H10-308-D02H·P15 | 2 | 8 | 300 | 395 | 395 |
H10-310-D02H-P15 | 2 | 10 | 300 | 395 | 495 |
H10-314-D02H-P15 | 2 | 14 | 300 | 395 | 695 |
H10-316-D02H-P15 | 2 | 16 | 300 | 395 | 795 |
H10-318-D02H-P15 | 2 | 18 | 300 | 395 | 895 |
H10-320-D02H-P15 | 2 | 20 | 300 | 395 | 995 |
H10-422-002H-P15 | 2 | 22 | 400 | 495 | 4.095 |
H10-624-D02H-P15 | 2 | 24 | 600 | 695 | 1,195 |
H10-628-D02H-P15 | 2 | 28 | 600 | 695 | 1.395 |
H10-640-002H-P15 | 2 | 40 | 600 | 695 | 1.995 |
