MYMGK00510ERSR非隔离式DC-DC电源模块Murata村田

发布时间：2024-08-01 09:23:03     浏览：781

　　MYMGK00510ERSR是一款由Murata(村田)制造的微型单极点非隔离式DC-DC电源模块，专为嵌入式应用设计。该模块采用MonoBK型非隔离式Point-of-Load (PoL) DC-DC电源转换器设计，适用于FPGA、CPU、数据通信、电信以及分布式总线架构(DBA)等嵌入式应用。

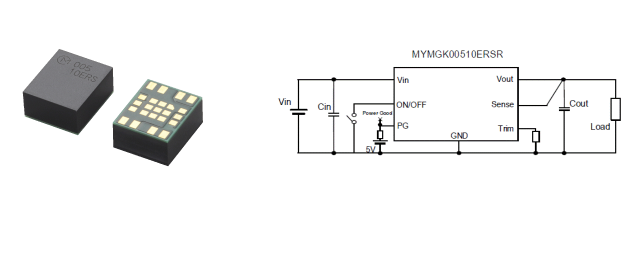

MYMGK00510ERSR非隔离式DC-DC电源模块Murata村田

PART   NUMBER0UTPUTNPUTE?deno
   %		ONOFFPACKAGE
Vout
M		out
A]		Power
M		RN vp
(%ofVout		RepUaton (PVatp
M		Bang
M		in no load
mA]		in full load
  A]		mm]
Line[]Load [陶
MYMGK00510ERSR0.7-5.0
5.0Vtyp)		10 50 0.4 ±1.0±1.012 8-15  24   3.8 91 Yes
(Positve)		9.0x7.5x5.0
MYMGK00510ERSRD0.7-5.0
(5.0tp)		10 50 04 ±1.0±1.012 8-15  24   3.8 91 Yes
(Positve)		9.0x7.5x5.0

　　产品特性：

　　尺寸： 小型封装，尺寸为9.0 x 7.5 x 5.0 mm。

　　输出电压范围： 可设置，从0.7V到5.0V。

　　输入电压： 8.0V至15.0V。

　　最大输出电流： 高达10A。

　　转换效率： 高达96.4%。

　　拓扑结构： 基于固定频率的同步整流开关转换器拓扑结构，提供快速负载响应。

　　控制功能： 具有上电/断电控制(正逻辑)和电源良好(PG)信号输出。

　　保护功能： 包括欠压锁定(UVLO)、输出短路保护和过流保护。

　　封装与性能：

　　封装： 超小型表面贴装封装。

　　热性能： 出色的热降额性能。

　　工作温度： -40℃至85℃。

　　开关频率： 300kHz。

　　效率： 92.6%。

　　线性调整率： -1% to 1%。

　　负载调整率： -1% to 1%。

注：Murata村田DC/DC电源模块型号产品可用Cyntec电源模块进行替代，具体替代方案可咨询利来国国际网站创展。
