如何选择AC-DC电源?

发布时间：2024-07-31 09:09:57     浏览：1173

　　在选择AC-DC电源时，首先需要确定系统的电源要求，包括交流输入范围和直流输出规格。以下是一些关键考虑因素：

　　1. 输入电压规格：

　　验证电源的交流输入电压范围是否与目标市场和应用兼容。

　　大多数低至中等功率的AC-DC电源的输入电压范围为85~264 Vac，这一范围在全球范围内基本标准化。

　　不同国家的标称输入电压有所不同，但85~264 Vac的范围通常能满足大多数需求。

　　例如，日本的标称输入电压为100 Vac，而英国、加拿大和美国的标称输入电压为240 Vac。

　　工业应用中可能遇到更高且不太常见的电压规格，如277 Vac。

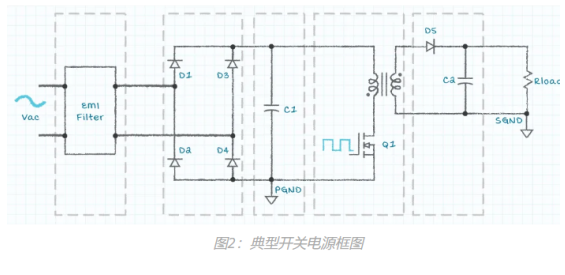

开关电源图

　　2. 直流输出电压规格：

　　常见的输出电压有5、12、24或48 Vdc。

　　如果标准输出电压不适合系统，可以考虑寻找具有所需输出电压的标准电源，或定制设计。

　　另一种选择是使用DC-DC转换器来创建所需的直流电压。

　　3. 输出功率或负载电流：

　　根据负载的峰值功率需求选择电源的额定功率。

　　额定功率大于负载需求的电源可以正常工作，但可能过大或过贵。

　　额定功率小于负载需求的电源可能会关闭或提供不正确的输出电压。

　　4. 操作环境规格：

　　考虑电源的工作温度范围，包括极端寒冷和极热温度的降额系数。

　　低温功率降额通常是由于电容器的温度系数造成的。

　　在高环境温度下，电源内部组件的最高工作温度将限制可以提供的负载功率。

　　物理保护需求，如金属外壳和保形涂层，也可能影响电源的选择。

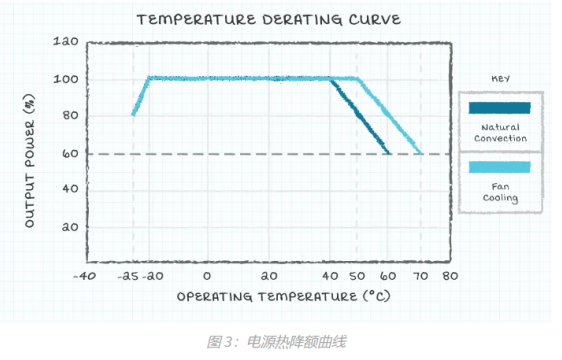

电额热降额曲图

　　5. 封装设计和安装样式：

　　AC-DC电源的封装类型包括灌封、开放式框架、U型框架、封闭式框架和风扇冷却封装。

　　选择合适的封装类型取决于应用的具体需求，如散热、防护等级和安装方式。

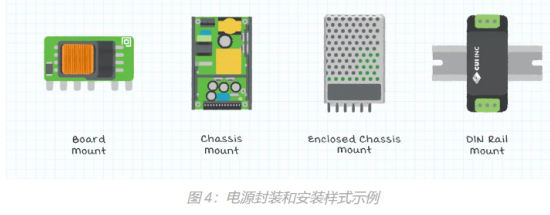

电源封装和安装样式

　　通过综合考虑这些因素，可以选择最适合特定应用的AC-DC电源。

品牌推荐：CUI
