XCA204A0K1MR降压DC-DC电源模块TOREX

发布时间：2024-07-04 09:24:06 浏览：1235

　　XCA204A0K1MR是由Torex公司生产的一款高性能同步降压DC/DC电源模块。这款转换器设计用于将较高的输入电压降低至较低的输出电压，适用于多种电子设备的电源管理需求。

　　该模块的主要特点包括：

　　1. 工作电压范围：XCA204A0K1MR的工作电压范围为4.5V至18.0V，这使得它能够适应多种输入电压条件。

　　2. 内置Nch-Nch驱动FET：模块内部集成了N沟道MOSFET作为驱动器，这有助于提高转换效率和简化外部电路设计。

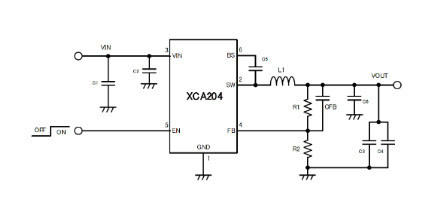

　　3. 输出电压可调：通过外部电阻R1和R2，用户可以将输出电压设置在0.8V至0.65×VIN或最高7.0V之间，提供了灵活的电压调节能力。

　　4. 工作频率：该模块的工作频率为700kHz，这有助于减小外部元件的尺寸并提高转换效率。

　　5. 控制方式：采用PWM/PFM自动切换控制方式，根据输出电流的需求在PWM(脉宽调制)和PFM(脉冲频率调制)之间自动切换，以实现在不同负载条件下的高效率转换。

　　6. 软启动时间：内部固定的软启动时间为1.3ms，有助于减少启动时的电流冲击。

　　7. 保护功能：内置欠压锁定(UVLO)功能，当输入电压降至4.1V以下时，会自动关闭驱动FET以保护电路。此外，还具备过流保护和热关断功能，确保在异常情况下设备的安全运行。

规格参数：

　　XCA204A0K1MR适用于多种应用场景，包括机顶盒、便携式电视、液晶电视和AP路由器等，为这些设备提供稳定可靠的电源解决方案。
