BNC 866-M紧凑型频率合成器

发布时间：2024-05-24 09:34:10 浏览：1208

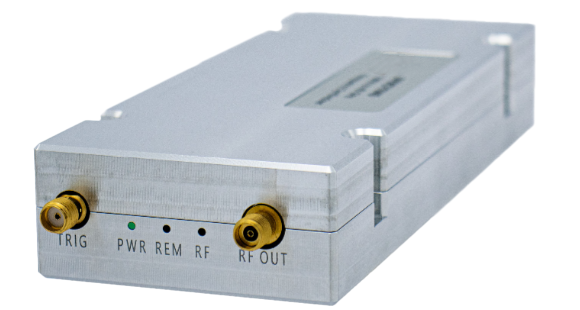

866-M紧凑型频率合成器BNC

　　866-M紧凑型频率合成器BNC是一款高性能的频率合成器，具有以下特点：

　　1.频率范围与输出功率：频率范围为1 MHz至40 GHz，输出功率范围为-10至25 dBm。

　　2.性能参数：开关时间85 μs，相位噪声在1 GHz载波20 kHz偏移时为-145 dBc/Hz，在10 GHz载波时为-125 dBc/Hz。频率分辨率为1 mHz，相位分辨率为0.1°，功率分辨率为0.5 dB。频率精度校准为±30 ppb，温度稳定性在±100 ppb以内。

　　3.物理特性与连接性：紧凑的尺寸(6.5 x 2.4 x 1英寸)，重量约1.3磅，功耗约20 W，被动冷却。具备以太网连接器，支持图形软件或SCPI指令控制。

　　4.功能与应用：支持1 GHz和100 MHz外部基准电压源，可形成多通道相位相干源。适用于雷达、电子战、波束成形和量子计算等需要多通道相位控制的应用。

　　5.特征应用：小尺寸法兰安装模块，支持连续波和脉冲调制，低功耗，低相位噪声，多通道可配置/级联，相位相干，系统时钟源。适用于雷达信号生成和测试、量子计算中的RF LO、电子战和光谱学等领域。

规格参数：

通道数	1（可与其他 866-M 连接，用于多通道相位相干源）
频率范围	1 MHz 至 40 GHz
频率分辨率	0.001赫兹
输出功率	-10 至 +25 dBm（参见功率图）
开关速度	500 μs（选件 FS 为 85 μs）
参考输入	100 兆赫、1 千兆赫
参考输出	100 兆赫、1 千兆赫
遥控	（SCPI v1999），以太网
尺寸（宽 x 长 x 高），重量	2.36 x 5.9 x 1.02 英寸 [60 x 150 x 26 毫米]，~1.3 磅 [≤0.6 千克]，
尺寸（宽 x 长 x 高），重量	包括连接器：3.74 x 6.5 x 0.95 英寸 [60 x 165 x 26 毫米]
电源	24 VDC（包括交流适配器）
