EZ-FLEX.47-CU非磁性同轴电缆EZ Form

发布时间：2023-08-01 16:40:21 浏览：2059

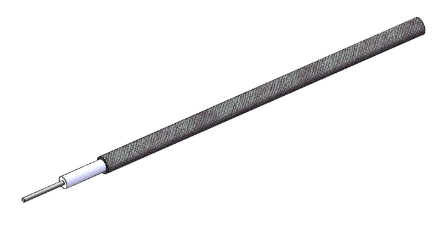

EZ Form的EZ-FLEX.47-CU电缆的铜锡复合外导线提供实心护线套半刚性相似的100%覆盖面积，但能够轻松人工塑造成客户需要的尺寸。因为其规格尺寸相类似，EZ-FLEX.47-CU电缆与标准半刚性电缆连接器同时使用，提供相似的电气特性，而不需要复杂的设计制造。

EZ-FLEX.47-CU可定型铜锡复合外导线，SPC中心导线，PTFE电解介质，无磁体。

美国EZ Form是一家TPC电缆线制造厂商，成立于1984年，具有AS9100D航空航天质量认证体系，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

深圳市利来国国际网站创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

详情了解EZ Form Cable产品请点击：https:/brand/78.html


Specifications

DIMENSIONS
Center Conductor Diameter	0.0113 in
Dielectric Diameter	0.0340 in
Outer Conductor Diameter	0.0470 in
MATERIALS
Center Conductor Material	SPC
Dielectric Material	PTFE
Outer Conductor Material	Copper-Tin Composite
RoHS Compliant	Yes
MECHANICAL CHARACTERISTICS
Minimum Temperature	?55 °C
Maximum Temperature	+200 °C
Inside Bend Radius (Minimum)	0.125 in
Weight	0.47 lbs per 100 ft
ELECTRICAL CHARACTERISTICS
Nominal Impedance	50.0 ?
Nominal Impedance Margin	±2.0 ?
Velocity of Propagation	70.00%
Shielding Effectiveness	>90 db
Voltage Withstanding	2000 VRMS @ 60 Hz
Continuous Working Voltage	800 VRMS max
Maximum Operating Frequency	116 GHz
Attenuation
FREQUENCY	DB / 100 FT TYPICAL
0.5 GHz	28 db
1.0 GHz	39 db
5.0 GHz	90 db
10.0 GHz	130 db
18.0 GHz	180 db
26.5 GHz	225 db
40.0 GHz	286 db
50.0 GHz	328 db
65.0 GHz	385 db
90.0 GHz	470 db
Power
FREQUENCY	WATTS CW @ 20 °C (MAX)
0.5 GHz	45 W
1.0 GHz	31 W
5.0 GHz	13 W
10.0 GHz	9.3 W
18.0 GHz	7 W
26.5 GHz	5.6 W
40.0 GHz	4.4 W
50.0 GHz	4 W
65.0 GHz	3.4 W
90.0 GHz	2.8 W
