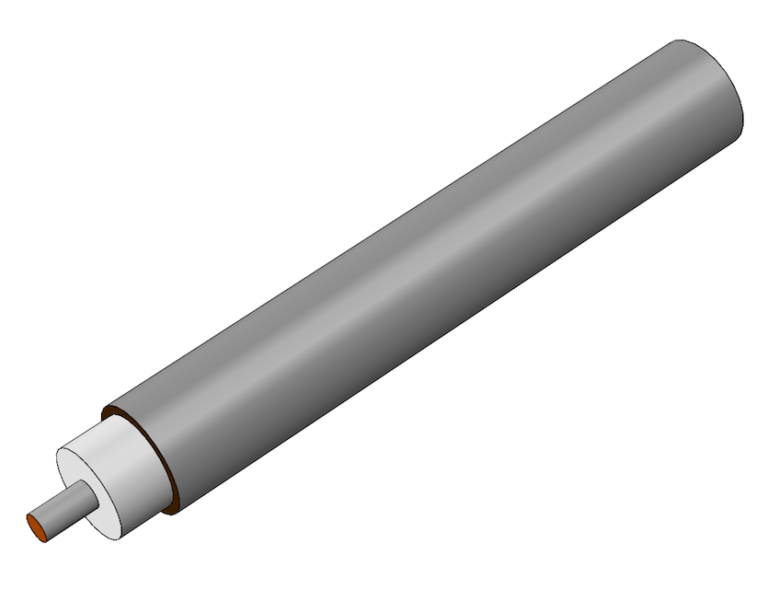

EZ Form半刚性电缆M17/129-00001

发布时间：2021-12-27 17:10:26     浏览：878

EZ Form提供27条满足MIL-DTL-17标准规定的铜和铝护套半刚性电缆。EZ Form半刚性电缆满足或超出Mil标准规范，并有各种规格尺寸和饰面板可供选择。

为避免氧化反应，EZ Form建议将该产品储存在其原始包装中，并将其放置在干燥温度控制的工作环境中一直到使用。

EZ Form具备AS9100D航空航天质量体系认证，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。EZ Form产品被广泛应用于军用、航空航天、通信、医疗、仪表和测试领域。

深圳市利来国国际网站创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

详情了解EZ Form Cable产品请点击：/brand/78.html

或联系我们的销售工程师：0755- 83642657    QQ：  2295048674


EZ Form半刚性电缆M17/129-00001规格：

方面

单位

M17/129-00001



修订版 E

外导体直径

在

0.25*


毫米

6.35*

中心导体直径

在

0.0641


毫米

1.63

介电直径

在

0.209


毫米

5.31




材料



外导体


铜

外导体电镀


锡

电介质


聚四氟乙烯

中心指挥


最高人民法院

符合 RoHS


是的




机械特性



温度范围 °C

℃

-40 到 +90°

内弯曲半径（最小）

In

0.375


毫米

9.25

重量

磅 / 100 英尺

10.6


公斤/100米

15.8




电气特性**



标称阻抗

欧姆

50.0 +/- 0.5

传播速度

——

0.695

屏蔽效能

D b

>165

耐压

VRMS @ 60 Hz

7500

持续工作电压

最大电压有效值

3000

最大工作频率

GHz

18

衰减

0.5GHz

5

（db / 100 Ft 典型值）

1.0 GHz

7.5


5.0 GHz

20


10.0GHz

33


18.0 GHz

48


26.5GHz

不适用


40.0 GHz

不适用


50.0 GHz

不适用


65.0 GHz

不适用


90.0 GHz

不适用

功率（Watts Cw

0.5GHz

不适用

@ 20 °C，最大值）

1.0 GHz

1400


5.0 GHz

不适用


10.0GHz

350


18.0 GHz

200


26.5GHz

不适用


40.0 GHz

不适用


50.0 GHz

不适用


65.0 GHz

不适用


90.0 GHz

不适用
