Teledyne SP Devices 14位RF数字转换器ADQ1600RF-1.6 GSPS

发布时间：2021-01-05 17:06:46     浏览：1373

Teledyne SP Devices ADQ 1600RF是世界领先的14位转换器。ADQ 1600RF采用Teledyne SP Devices公司的ADC交织技术实现的独特的1600 MSPS捕获速率，能够满足射频/中频采样、高分辨率超声成像和高速数据记录等要求。

对Teledyne SP Devices ADQ 1600RF的AFE进行交替耦合，优化了大带宽下的频谱纯度，模拟-3dB带宽为750 MHz。

数字化仪通过高速USB3.0电缆独立连接到主机。紧凑的PCI Express/PXI Express或MTCA.4μTCA接口可用作系统集成的模块化仪器。还提供了集成到PC的PCIe版本。所有接口类型都允许以高传输速率传输数据流。

特征

软件开发工具包(SDK)

ADQ1600RF附带了一个易于使用的API，它可以很容易地集成到任何应用程序中。用于应用程序开发的软件工具包括C/C、MATLAB和Windows XP/Vista/Windows 7 DLL。SDK还包括Teledyne SP Devices的数据捕获工具ADCaptureLab。

FPGA和ADQ开发工具包

ADQ1600RF基于ADQDSP计算板，电路板采用XilinxVirtex6LX240TFPGA，用户可以通过购买ADQ开发包访问FPGA并实现自定义数字信号处理。

采集功能

标准触发器选项有外部触发器、内部触发器、软件触发器和级别触发器。对于PXIe单元，也可以使用背板触发器。多记录模式可以与任何触发器功能结合使用。每条记录都标记有一个标题，其中包含时间戳、记录计数器、触发器计数器和记录的触发器类型。提高的触发器精度提供子样本级别的触发时间。

ADQ设计服务

Teledyne SP Devices提供了自定义ADQ系列数字转换板的可能性。定制可以包括硬件、软件和FPGA固件更改。

深圳市利来国国际网站创展科技有限公司，优势渠道提供Teledyne SP Devices产品订货，欢迎咨询了解。

详情了解Teledyne SP Devices请点击：/brand/69.html

或联系我们的销售工程师：0755-83642657   QQ: 2295048674


产品信息

解析度

14位

输入信号范围

2.2 V pp

输入通道

1个

触发

软件/扩展/级别

时钟

诠释 /分机 （SMA）

外部时钟

0.25-2 V峰峰值

时钟参考

Int. / Ext. 10 MHz / PXIe

介面

USB 3.0，
cPCIe / PXIe，
PCIe，
MTCA.4 ?TCA

采样率

1.6 GSPS

输入带宽

750兆赫

Memory size

512毫克样品


上一篇: HOLT IC航空电子设备 MIL-STD-1553 收发器

下一篇: Andon图像传感器插座

推荐资讯

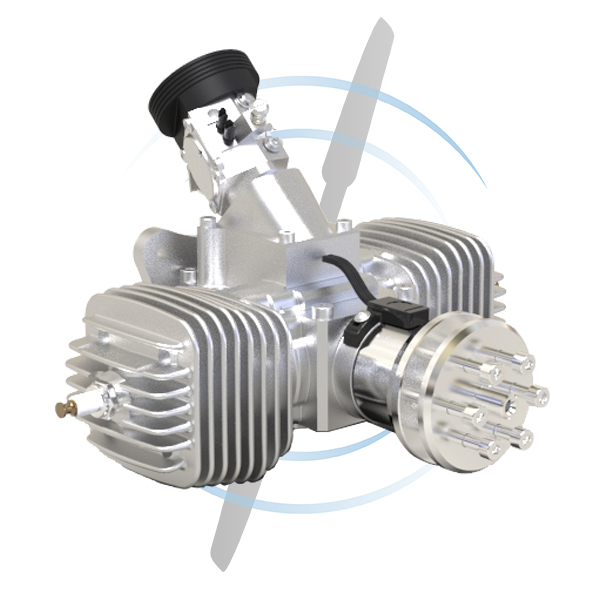

  • sky power两冲程发动机SP-56 ROS
    sky power两冲程发动机SP-56 ROS 2021-02-01 17:08:36

    sky power二冲程发动机sp-56 TS ROS配备56 CCM和后输出轴，是sky power产品组合中最小的两缸发动机。Sp-56 ROS发动机配备化油器和改进的气缸设计，以提高热稳定性。发电机可以安装在后输出轴上。

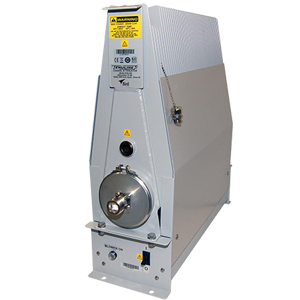

  • Bird射频4kw油冷式射频衰减器
